一、简 介

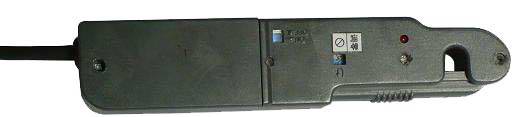

LS系列Φ8mm孔手持式霍尔电流传感器是应用霍尔效应的闭环（补偿）电流传感器，电流在原边回路和副边回路之间高度绝缘，可用于测量直流、交流、脉冲以及各种不规则波形的电流。

二、特 性

1. 应用霍尔效应的闭环（补偿）电流传感器
2. 符合UL94—V0标准的绝缘外壳

三、优 势

出色的精度、良好的线性度、低温漂、最佳的反应时间、宽频带、无插入损耗、抗干扰能力强、电流过载能力

四、应 用

交流变频调速、伺服电机牵引、直流电机牵引的静态转换、电池电源、不间断电源、开关电源、电焊机电源

五、电参数

1. 产品型号：LS**—8
2. 原边额定有效值电流：AC或DC 0～30A各档
3. 副边跟踪输出电压：100mV／1A（或其他定制）
4. 电源电压（±5%）：±5V_DC 或 ±9V_DC 或 ±12V_DC 或 ±15V_DC
5. 绝缘耐压（原副边之间）：50HZ，1分钟，2.5KV
6. 测量负载：10KΩ
7. 电流消耗：28mA
8. 测量总精度（25℃）：±0.8%F.S
9. 线性度：0.1%
10. 零点失调电压：±5mV
11. 温度漂移（0～＋70℃）：≤0.1%／℃
12. 反应时间：＜500ns
13. 响应时间：＜1μs
14. di／dt跟随精度：＞50A／μs
15. 频带宽度：DC…20KHz
16. 环境操作温度：－10℃～＋70℃
17. 环境贮存温度：－25℃～＋85℃
18. 测量孔径：Φ8mm

六、LS系列Φ8mm孔手持式外形尺寸图

副边四芯带屏蔽电缆连接线：

红：电源电压＋5V_DC…＋15V_DC

绿：输出OUT

蓝：电源地GND

白：电源电压－5V_DC…－15V_DC

七、机械参数

1. 自然公差：±0.2mm
2. 原边穿孔：Φ8mm
3. 出厂时电缆引出线配备2米

八、使用说明

1. 当原边电流沿传感器箭头方向流动时，在输出端OUT获得同相电压
2. 原边导体温度不得超过80℃
3. 原边母排完全充满原边穿孔时，可获得最佳动态特性
4. 原边额定电流值及副边额定电压可由用户指定生产
5. 传感器模块必须按接线原理图的正确接线方法接线，将待测电流从模块穿芯孔穿入，即可从输出端测得电压大小（注：错误的接线可能导致模块的损坏）

九、接线原理图
