一、简 介：

KY1系列Φ52mm孔夹钳型两（三）线制电流变送器是应用霍尔效应的开环电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

二、特 性：

1. 应用霍尔效应的开环电流传感器
2. 符合UL94—V0标准的绝缘外壳
3. 原副边回路电绝缘

三、优 势：

最佳的性能／价格比、方便检测、穿孔方式、无插入损耗、抗干扰能力强、电流过载能力

四、应 用：

变频调速系统、通讯电源、电池电源、不间断电源、开关电源、斩波器、电化学

五、电参数：

1. 产品型号：KY1—□A/4—20mA
2. 原边额定有效值电流：AC/DC 0～2500A各档
3. 副边输出电流：DC4～20mA
4. 电源电压（±5%）：＋24V_DC
5. 绝缘耐压（原副边之间）：50HZ，1分钟，3KV
6. 测量负载：250Ω
7. 电流消耗：30mA
8. 测量总精度（25℃）：±1%F.S
9. 线性度：±1%
10. 零点失调电流：±0.2mA
11. 温度漂移（0～＋70℃）：≤0.1%／℃
12. 响应时间：＜300ms
13. di／dt跟随精度：100A／μs
14. 频带宽度：30Hz…3KHz
15. 环境操作温度：－10℃～＋70℃
16. 环境贮存温度：－25℃～＋85℃
17. 测量孔径：Φ25mm

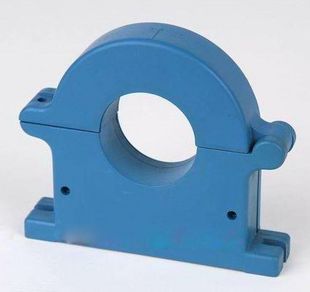

六、KY1系列Φ52mm孔夹钳型电流变送器外形尺寸图：

单电源接线方式：
