NU501 NU510系列-小电流应用

通过使用低压线性恒流IC与传流电阻的方式有以下优点，虽然采用恒流IC的方案会增加模组的生产成本。但是采用恒流IC的方案也有着传统模组无可比的优点:

一：亮度一致性高

由于采用低压差恒线性恒流IC，在一定压降范围内，LED的工作电流都是恒定的。因此LED灯条，模组等产品前后亮度高度一致。

二：可延长LED灯条模组织产品的长度

通常情况下，采用线性恒流IC的模组可以串接几十到一百多个，长度可以增加到10-20米，面亮度不会变暗

三：可以延长模组寿命

采用恒流IC方案的LED模组，LED工作在恒流状态。因此即使温度升高，LED工作电流始终是恒定的，不会出现加速老化降低寿命的问题。当出现异常过热情形时，恒流IC还具有过热保护功能，自动对输出进行PWM调光，降低温度。

四：安装更加方便

采用IC的模组可以增加模组串接长度，因而可以减少电源使用数量，安装更加方便。

NU501：

1：最低启动电压（0.4V）

2：电流精度15-35MA为+-3%

3：可设定电流/固定电流 15/18/20/25/30/35/40/45/50/55/60

4：特色保护功能，A系列自带漏电保护/压降超过12V电流上调10%。

5：封装成式，SOT23-3/SOT89

6：特点，零外围，经典上拉电阻取电。

NU502

1：最低启动电压（0.4V）

2：电流精度4%

3：可设定电流/固定电流<80MA

4: 特色保护功能130-160温度智能无级别调整

5：封装成式，SOT23-6

6：第二代电流产品。

NT503

1：最低启动电压（1.5V）

2：电流精度，标准品+-3%提供精度定手制服务。

3：可设定电流/固定电流20/30/40/50/60

4：特色保护功能130-160温度智能无级别调整

5：封装成式：3014

6：第二代小电流产品。

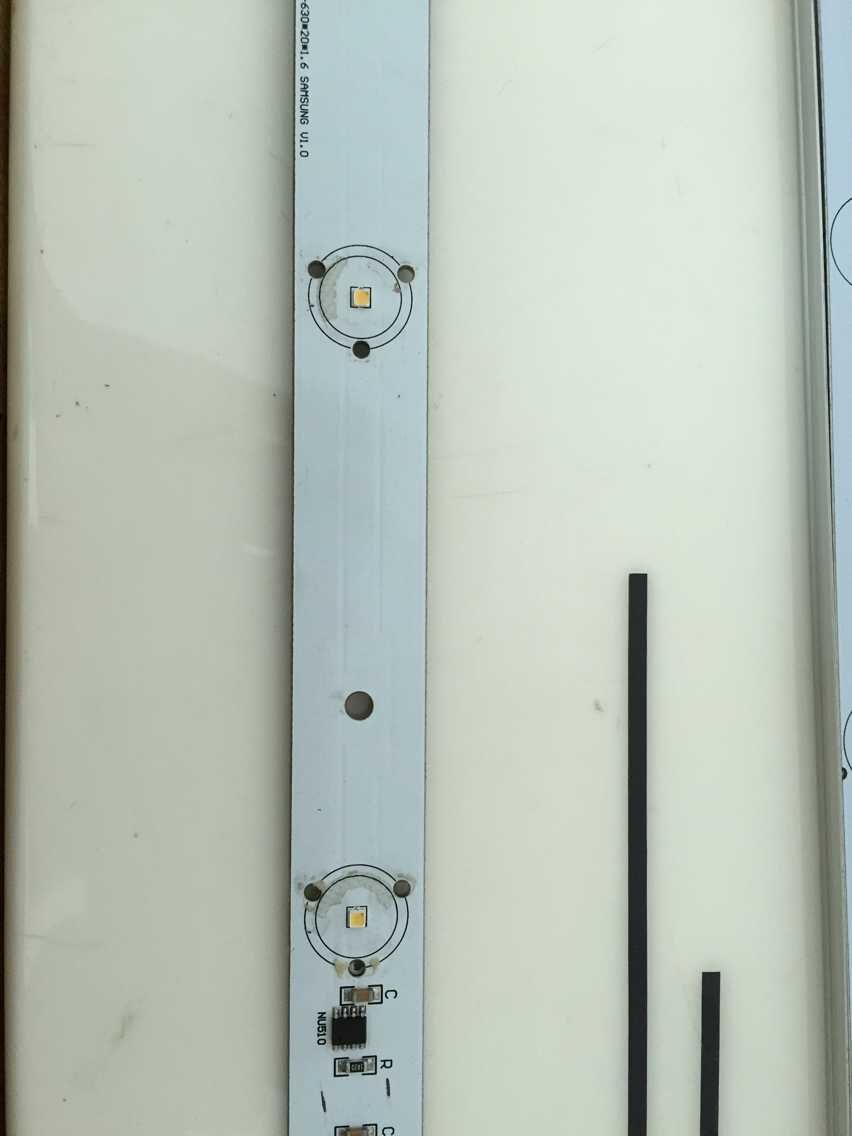

NU510

1：最低启动电压（0.4V）

2：电流精度+-3%。

3：可设定电流/固定电流<150MA

4：特色保护功能160温度电流降低50%。

5：封装成式SOT23-6/SOP8/MSOP8。

6：特点，外部设定漏电保护。

·                  1.6~16V 寬廣電源設計，電源取電容易。

·                   單輸出通道，可並聯組合使用。

·                  方便驅動中、小功率LED,使用一電阻,可控制輸出的電流值。(電流輸出規格:10~160mA)

·                  低通道跨壓，提升系統效率與降低量產成本。

·                  支援高速電源 PWM調光應用。

·                  支援串接應用，以承受更高電壓波動範圍。

·                  內建過熱保護功能。

产品描述

nu510是一个中等功率的线性电流调节

可以很容易地应用于各种LED照明组件

应用。它装备好的优良特性

负载/线调节能力，减少芯片的电流偏差，

输出电流稳定在高电源或负载电压波动

的环境，可用于大面积的LED照明

源保持光强度的均匀性。nu510

也可用于对数字PWM控制电路

实现更精确的灰度级电流调节

应用。
