村田MXHQ87WA3000射频线资料

品名:射频线 射频测试线 高频探针 手机测试线 村田射频线 MURATA射频线

型号:MXH87WA3000

品牌;日本村田MURATA

产地:日本

使用频率:0-11GHZ

机械寿命:2000次

包装方式:10PCS袋装,50PCS盒装

代理商/经销商:深圳奥纳科技有限公司

联系人;朱先生13632701009 zb@awnatech.com

地址;深圳龙华民治牛栏前大厦C618

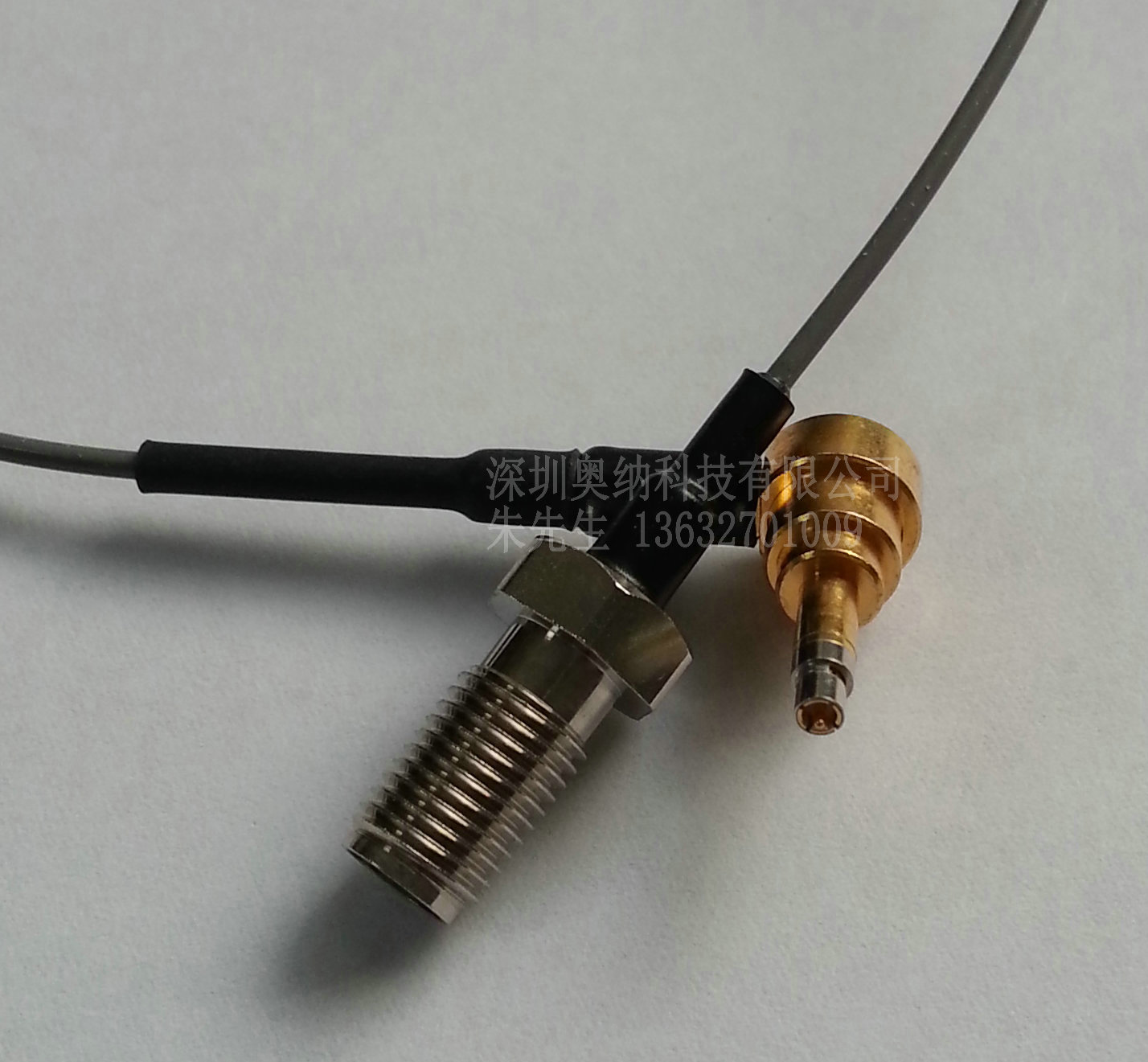

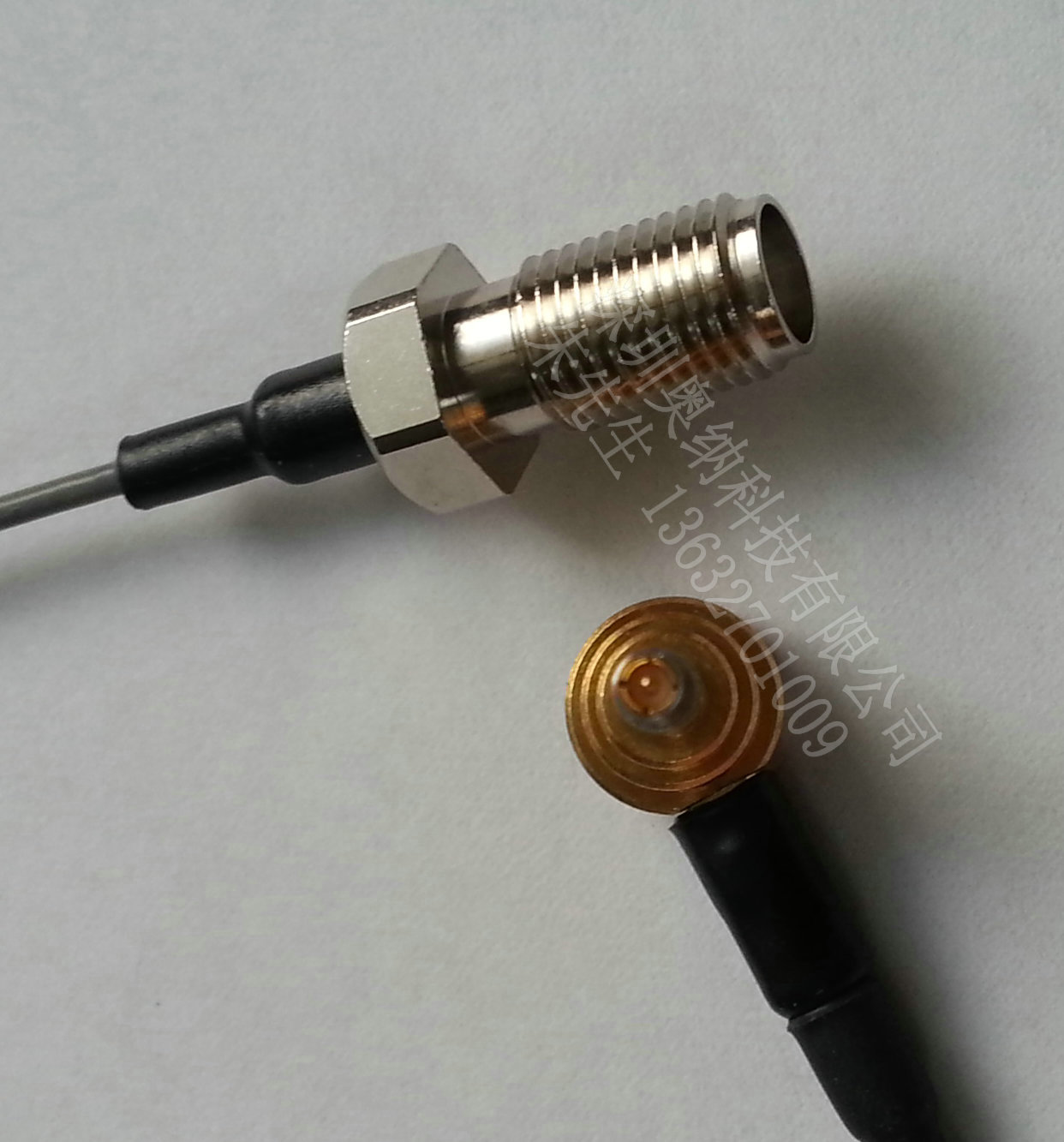

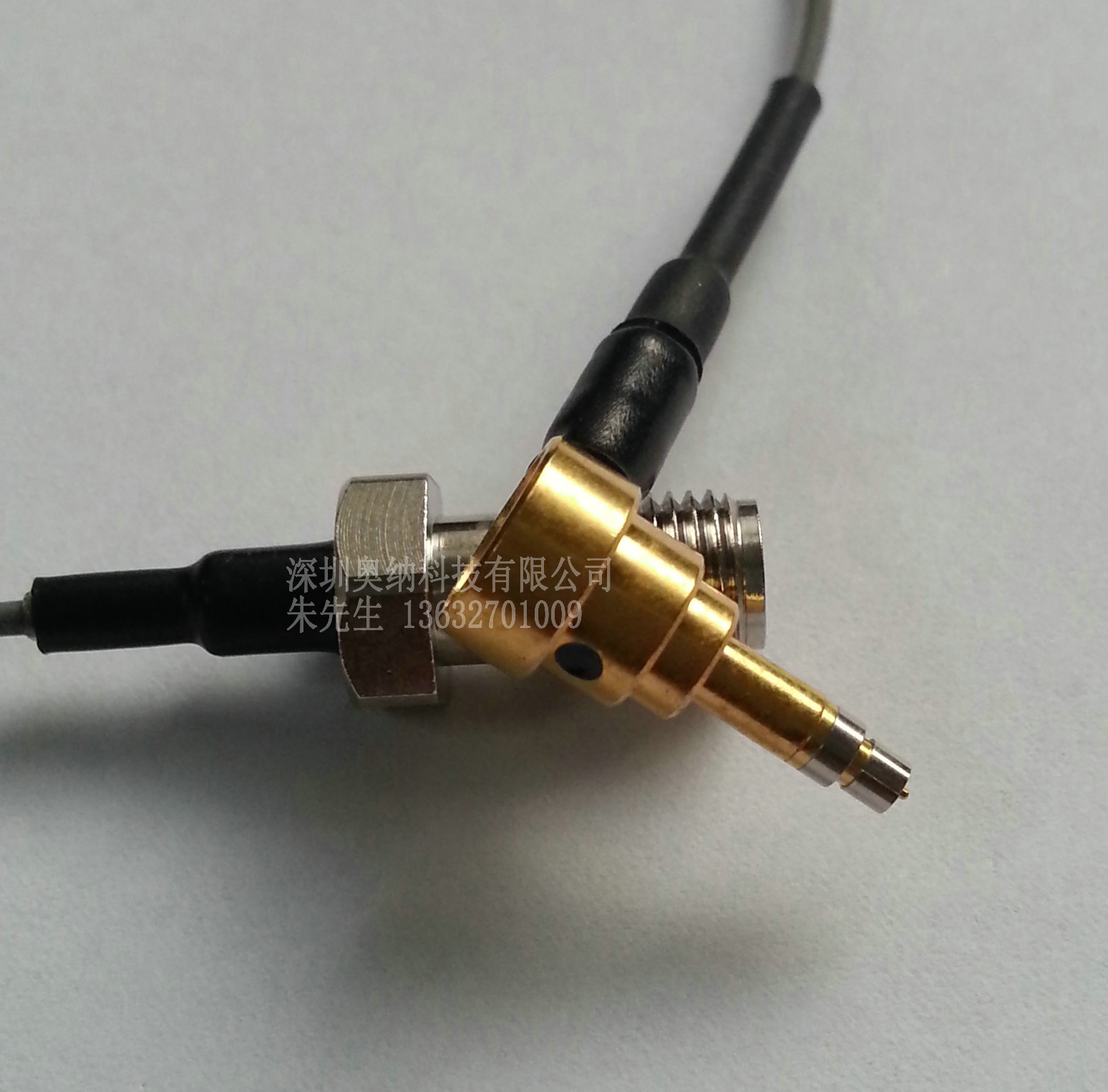

MXHQ87WA3000射频头是由日本村田MURATA公司生产.是第三代射频测试头.总长度为300mm,测试头直径2.5mm.

主要针对村田的MM8030-2610  这个型号的RF同轴连接座进行对接使用.

三代产品;MM8030-2610 (2.1*2.0*0.9mm   插孔直径1.35mm DC to 11GHz)(RF 母座)

也可测试宣得Speedtech 的RF Switch

C90P106-00004H (RF Switch 2.0x2.0x0.9mm (G/F plating on Shielding))

还可测试ECT的RF Switch

Mini RF 818000291 L2*W2*H1

详细参数如下:

RATING:

Item Specification

Voltage Rating 250V r.m.s. maximum

Nominal Frequency Range DC to 11GHz

Nominal Impedance 50W

Temperature Rating -40°C to +85°C

Insulation Resistance 500 MW minimum

Withstanding Voltage No evidence of breakdown

Initial Contact Resistance

(without conductor resistance)

Center contact 70.0mWmax.

Outer contact 20.0mWmax.

Voltage Standing Wave Ratio (V.S.W.R.) Meet the requirements of following spec.

1.5max.(DC~3GHz)

1.8max.(3~6GHz)

3.5max.(6-11GHz)

Insertion Ioss 1.5dBmax. (DC~3GHz)

2.5dBmax.(3~6GHz)

4.5dBmax.(6-11GHz)

Durability 2K cycles

欢迎咨询订购13632701009 朱先生
