位移传感器以电感线圈的工作原理为基础，它的的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。
位移传感器也叫电位器位移传感器，电位器是一种常用的机电元件，广泛应用于各类电器和电子设备中。电位器式位移传感器将机械的直线位移或角位移输入量转换为与其成一定函数关系的电阻或电压输出。电位器式位移传感器结构简单、体积小、重量轻、价格低廉、性能稳定，对环境条件要求不高，输出信号较大，一般不需放大，并易于实现函数关系的转换。但电阻元件和电刷间由于存在摩擦(磨损)及分辨率有限，故其精度一般不高，动态响应较差，主要适合于测量变化较缓慢的量。
位移传感器的分类：这里说的分类是指生产厂家按直线位移传感器的外部结构特点及运动特点来分类的。本公司的直线位移传感器大致分为：滑块电子尺,自恢复位移传感器或回弹式位移传感器,拉杆位移传感器,大量程位移传感器,模拟量位移传感器,数字量位移传感器,行程从5mm---2,500mm不等,具有模拟直流电流（4mA—20mA）,模拟直流电压（0V—5V或0V—10V）和脉冲A,B,Z相数字输出,可满足大行程,高精度,各种信号输出。
位移传感器参数表一
产品名称

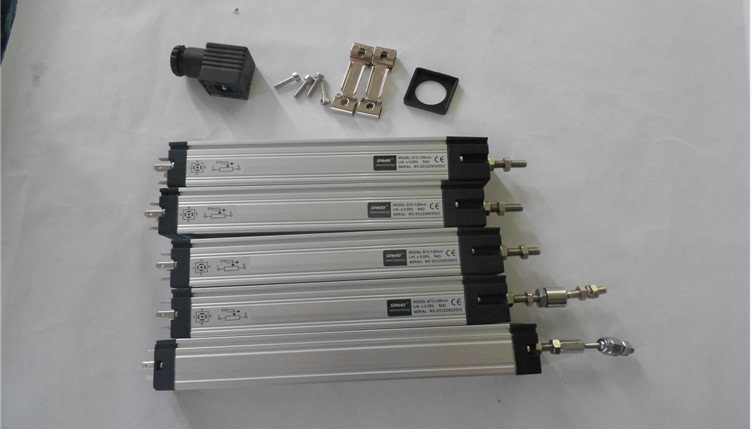

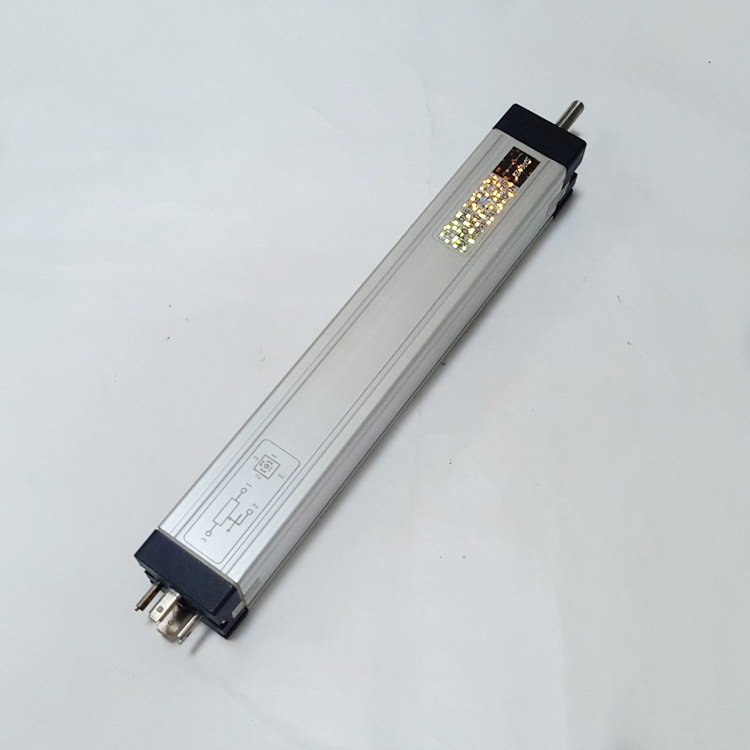

STC拉杆系列直线位移传感器
量程范围
mm
75
100
125
150
175
200
225
250
275
300
325
350
375
400
425
有效行程(A.E)
mm
75
100
125
150
175
200
225
250
275
300
325
350
375
400
425
电阻 ±10%
kΩ
5.0
线性精度
± %FS
0.05
重复精度
mm
0.01
机械行程 (M.T)
mm
有效行程+7
解像度
infinite 无断解析
最大工作速度
m/s
10
建议使用电流
mA
≤
2
工作电压
VDC
5VDC
10VDC
24VDC
输出信号
V、mA
0~5V
0~10V
0-5V、0-10V、4~20mA
使用温度范围
℃
－ 60 ～ ＋ 150
防护等级
IP67
位移传感器参数表二
|
产品名称 |
STC拉杆系列直线位移传感器 |
||||||||||||||||
|
量程范围 |
mm |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1200 |
|
|
有效行程(A.E) |
mm |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1200 |
|
|
电阻 ±10% |
kΩ |
5.0 |
10.0 |
20.0 |
|||||||||||||
|
线性精度 |
± %FS |
0.05 |
|||||||||||||||
|
重复精度 |
mm |
0.01 |
|||||||||||||||
|
机械行程 (M.T) |
mm |
有效行程+7 |
|||||||||||||||
|
解像度 |
|
infinite 无断解析 |
|||||||||||||||
|
最大工作速度 |
m/s |
10 |
|||||||||||||||
|
建议电流 |
mA |
≤ 2 |
|||||||||||||||
|
工作电压 |
VDC |
5VDC |
10VDC |
24VDC |
|||||||||||||
|
输出信号 |
V、mA |
0~5V |
0~10V |
0-5V、0-10V、4~20mA |
|||||||||||||
|
使用温度范围 |
℃ |
－ 60 ～ ＋ 150 |
|||||||||||||||
|
防护等级 |
|
IP67 |
|||||||||||||||
