位移传感器工作原理将经过精心修刻好的碳膜PCB板固定在一个金属支架上，将提前设计好大小的电刷固定在高强度的塑胶工件上，让电刷和碳膜PCB板充分接触且电刷能沿着提前设计好的滑动槽平稳滑动，这样就会有连续的成比例的电阻数输出。当然这个比例越接近一个恒定的数，则在输出图像上越呈现出平滑直线。
南通位移传感器的输出类型：直线位移传感器的输出大致分为这几种：摸拟量输出型（电压输出型,电流输出型,电阻输出型,脉冲输出型,数字输出型等输出类型。
位移传感器主要参数：
产品名称

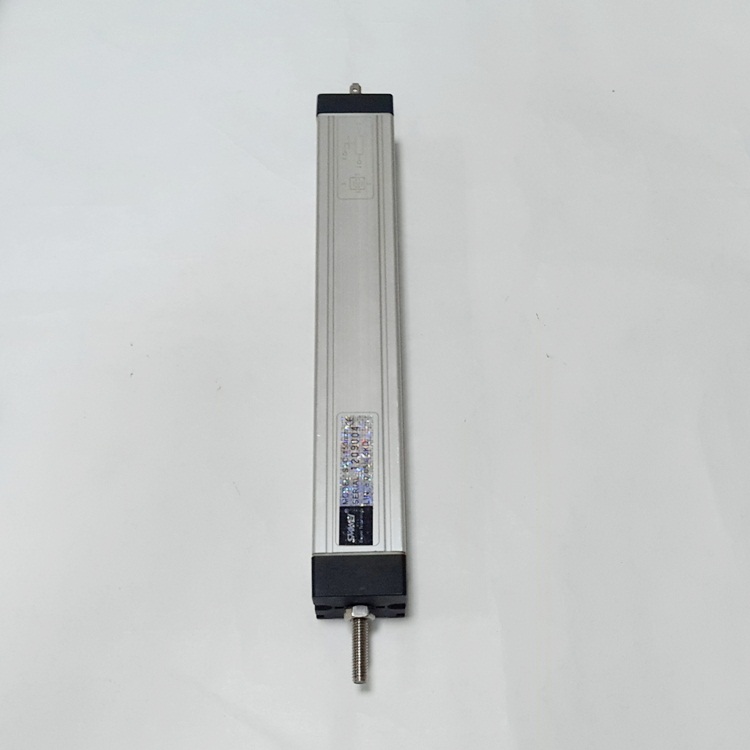

STC拉杆系列直线位移传感器
量程范围
mm
75
100
125
150
175
200
225
250
275
300
325
350
375
400
425
有效行程(A.E)
mm
75
100
125
150
175
200
225
250
275
300
325
350
375
400
425
电阻 ±10%
kΩ
5.0
线性精度
± %FS
0.05
重复精度
mm
0.01
机械行程 (M.T)
mm
有效行程+7
解像度
infinite 无断解析
最大工作速度
m/s
10
建议使用电流
mA
≤
2
工作电压
VDC
5VDC
10VDC
24VDC
输出信号
V、mA
0~5V
0~10V
0-5V、0-10V、4~20mA
使用温度范围
℃
－ 60 ～ ＋ 150
防护等级
IP67
直线位移传感器的优点：可以用于精确测量和定位控制,配合显示仪表,也可以做为测量仪器进行人工测量。该系列产品具有很大的选择空间。
1、要求的准确度、线性度
2、期望量程范围
3、可重复性/分辨率
4、环境、振动、粉尘温度、湿度
5、要求速度以及期望价格和寿命
位移传感器参数表一
位移传感器参数表二
|
产品名称 |
STC拉杆系列直线位移传感器 |
||||||||||||||||
|
量程范围 |
mm |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1200 |
|
|
有效行程(A.E) |
mm |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1200 |
|
|
电阻 ±10% |
kΩ |
5.0 |
10.0 |
20.0 |
|||||||||||||
|
线性精度 |
± %FS |
0.05 |
|||||||||||||||
|
重复精度 |
mm |
0.01 |
|||||||||||||||
|
机械行程 (M.T) |
mm |
有效行程+7 |
|||||||||||||||
|
解像度 |
|
infinite 无断解析 |
|||||||||||||||
|
最大工作速度 |
m/s |
10 |
|||||||||||||||
|
建议电流 |
mA |
≤ 2 |
|||||||||||||||
|
工作电压 |
VDC |
5VDC |
10VDC |
24VDC |
|||||||||||||
|
输出信号 |
V、mA |
0~5V |
0~10V |
0-5V、0-10V、4~20mA |
|||||||||||||
|
使用温度范围 |
℃ |
－ 60 ～ ＋ 150 |
|||||||||||||||
|
防护等级 |
|
IP67 |
|||||||||||||||
