欧姆龙功率继电器G2R-1A4的特点有1极10A的通用型功率继电器、操作线圈有AC和DC型、线圈接点间耐压5,000V耐冲击电压10,000V的安全设计.
G2R-1A4参考参数
构成
极数
1极
最小包装
端子
分类
保护结构
接点构成
1a
印刷基板用端子
标准型
塑料密封型
AC
G2R-1A4
50个/托盘
DC
1.有全波整流对应型、超声波清洗对应型。
2.没有印刷基板端子型对应的插座。需要使用插座时，请使用插头端子型。
种类
印刷基板用端子型
极数
1极
分类
保护构造
接点构成
型号
线圈额定电压(V)
标准型
塑料密封型
a接点
G2R-1A
AC12、24、100/(110)
AC200/(220)
DC5、6、12、24、48
DC100
注.订购时，请注明线圈额定电压（V)。
例：G2R-1A AC12
此外，交付时的包装标记及标注的电压规格为□□□ VDC。
额定值
操作线圈
项目
额定电流(mA)
线圈电阻 ㈣
线圈电感(H)
动作电压(V)
复位电压 (V)
最大容许 电压00
消耗功率(VA> W)
分类
额定电压（V)
50Hz
60Hz
铁片开放时
铁片动作时
?标准型
AC
12
93
75
65
0.19
0.39
80%以下
30%以上
140%
约0.9 (60Hz)
24
46.5
37.5
260
0.81
1.55
100/(110)
11
9/(10.6)
4,600
13.34
26.84
200/(220)
5.5
4.5/(5.3)
20,200
51.3
102
?标准型
DC
5
106
47
0.2
0.39
70%以下
15%以上
170%
约 0.53
6
88.2
68
0.28
0.55
12
43.6
275
1.15
2.29
24
21.8
1,100
4.27
8.55
48
11.5
4,170
13.86
27.71
100
5.3
18,860
67.2
93.2
注1. 额定电流、线圈电阻为线圈温度+23°C时的值，公差为AC额定电流+15°C、-20°C、DC线圈电阻±10°C。
2.AC线圈电阻、线圈电感为参考值。
3.动作特性为线圈温度+23°C时的值。
4.最大容许电压为继电器线圈能够施加的电压的最大值。
开关部（接点部）
分类
标准型
极数
1极
负载
阻性负载
感性负载 （cosΦ=0.4 L/R=7ms)
接触结构
单
接点材质
Ag合金(无Cd材料）
额定负载
AC250V 8A
AC250V 6A
额定通电电流
8A
接点电压的最大值
AC380V、DC125
接点电流的最大值
8A
开关容量的最大值
(参考值）
AC2,000VA
DC240W
AC1500VA
DC120W
故障率
DC5V 100mA
令此值为开关频率在120次/mm时的值。
性能
项目 极数
1极
接触电阻*1
30mΩ以下 *2
动作时间*3
15ms以下
复位时间*3
AC 10ms以下 DC5ms以下
最大开关
机械
18，000次/h
频率
额定负载
1，800次/h
绝缘电阻*4
1，000MΩ 以上
耐压
线圈与接点间 AC5，000V 50/60Hz lmin
同极接点间AC1000 50/60Hz limin
振动
耐久
10?55?10Hz单振幅0.75mm (双振幅1.5mm)
误动作
10?55?10Hz单振幅0,75mm (双振幅1.5mm)
冲击
耐久
l,000m/s2
误动作
励磁：200m/s2、无励磁：100m/s2
寿命
机械
AC1000万次以上、DC2000万次以上（开关频率18000次/h)
10万次以上（额定负载 开关频率1800次/h)
使用环境温度
-40-+70"C (无结冰、无凝露）
使用环境湿度
5 ?85%RH
重量
约 17g (约20g *5)
单位
?接线片端子型
?塑料密封型
?高容量型
（at23%）
?高容量型
?双接点型
?接线片端子型
?塑料密封型
（at23%）
(单接点型)
DC 30V 8A
DC 30V 4A
P水准（参考值*)
09
09
2021

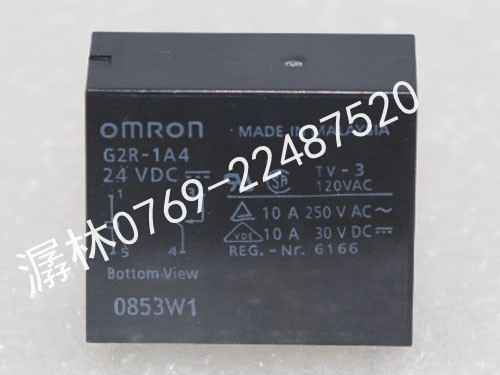

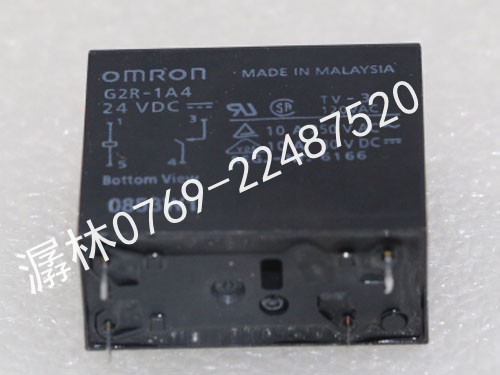

优势供应原装欧姆龙继电器G2R-1A4-24VDC 功率继电器 通用继电器
