KSD9700 控温器 用户指南

结构特点：
KSD9700型温控器是采用最新日本住友BR-1热双金属开发的各类壳体温控器,具有动作迅速、控温精确、控制电流大、使用寿命长的特点，被广泛应用于各类微型电机、设计及动作原理：
将带有环保型银触点的弹性元件连接在底板上，底板与弹簧片装有感温灵敏的双金属碟片，嵌入金属外壳/陶瓷外壳或PBT外壳。热量传到双金属片，达到双金属片的规定值时其瞬间动作，这样切断电路，当温度下降到复位温度时，双金属又迅速闭合，再次接通电路。
应用范围：
1.种类电机 2.电磁炉 3.电热腰带 4.镇流器 5.电池 6.电热膜 7.按摩椅 8.排风扇 9.吸尘机 10.变压器

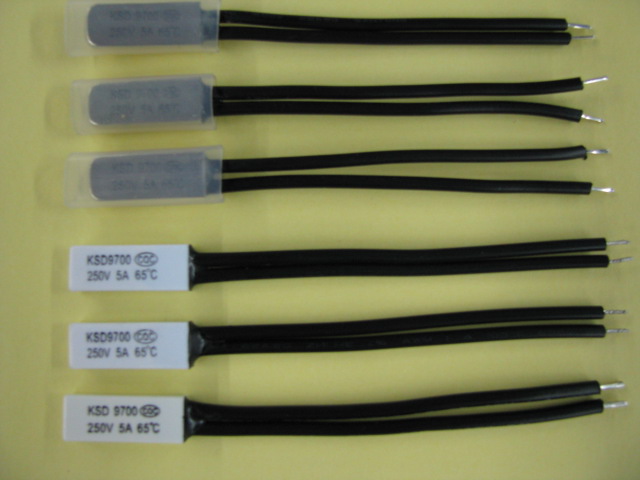

产品结构：
产品尺寸 长(mm) 宽(mm) 厚(mm)
PBT外壳 20 7.6 4
金属外壳 20 7.4 3.7
陶瓷外壳 20 8.5 5
线材 PVC线或硅胶线

电气规格:5A/250V

温度范围:45℃～155℃(每5℃一档)

闭合型式:常闭或常开

复位型式:自动复位

壳体材料:铁壳或塑壳

引线长度:70mm
