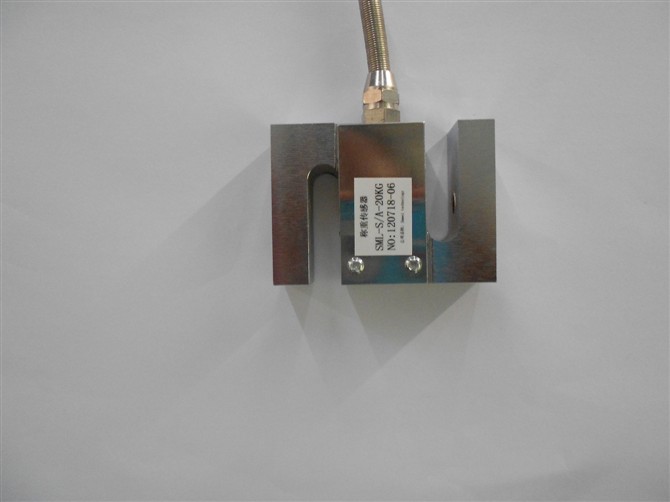

SML-S-A S型拉压力传感器
用途与特点:
抗偏载、低高度、全密封、规格全适用于平台秤、汽车衡、轨道衡及料仓物位测量与控制。可选择一体化标准信号输出，三线制，0～10mA、4～20mA或0～5V输出。
技术指标:
量程范围(kg)
0.5～20t
综合精度(%F.S)
0.03~0.05（线性+滞后+重复性）
灵敏度(mv/v)
2.0±0.1
蠕变(%F.S/30min)
±0.03±0.05
零点输出(%F.S)
±1
零点温度影响(%F.S/10℃)
±0.03±0.05
输出温度影响(%F.S/10℃)
±0.03±0.05
工作温度℃
-20℃～+65℃
输入阻抗(Ω)
385±15
输出阻抗(Ω )
350±3
绝缘电阻(MΩ)
≥5000
安全过载(%F.S)
150
供桥电压
建议10VDC
材质
合金钢或不锈钢
接线方式
电源（+）红线 电源（-）黑线
输出（+）绿线 输出（-）白线
|
尺寸/mm 量程/t |
φA |
φB |
φC
|
φF |
MD
|
H
|
E |
G |
|
0.5~7 |
105 |
88.9 |
6.5 |
32 |
M16*1.5 |
45 |
37 |
54 |
|
10~25 |
125 |
101.6 |
8.5 |
39 |
M32*1.5 |
56 |
46 |
67 |
|
30~50 |
116.8 |
116.8 |
10.5 |
51 |
M40*1.5 |
65 |
54 |
78 |
