一、概述

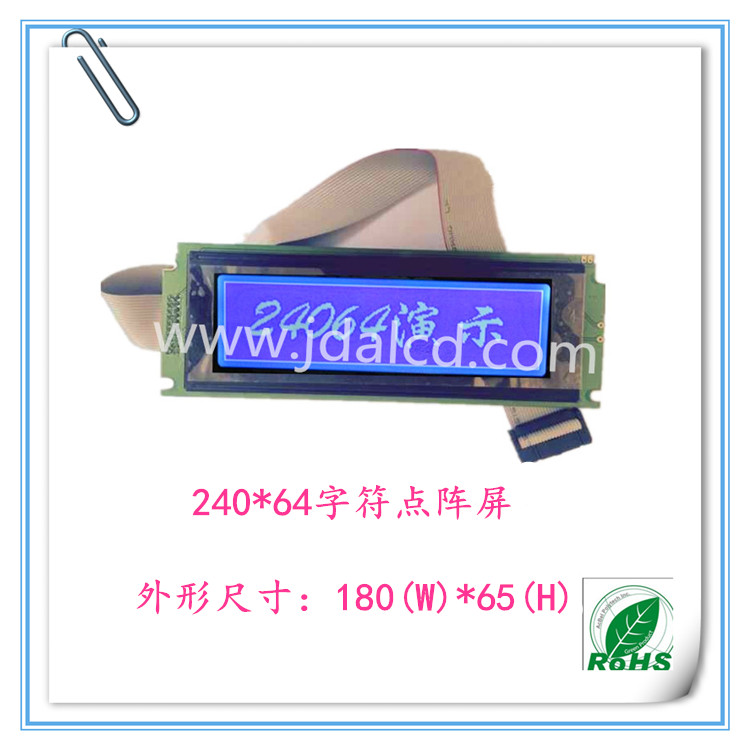

24064是一种图形点阵液晶模块，它用RA6963作为控制器，240列*160行的全点阵液晶显示。具有与INTER8080时序相适配的MPU接口功能，并有专用的指令集，可完成文本显示和图形显示功能设置
二、可显示15个行X4共60个16*16点阵的中文字符，内部有固定字模库共128种8*8字符和2K字节的自定义字模容量，共有13条操作指令
三、产品参数详情:
外形尺寸：180（W)*65(H)*14(T)mm
可视区域：132（W)*39(H)mm
背光 ：白光
模式 : STN/蓝膜/负显
可视角度 ：6：00
驱动IC :RA6963
操作温度 ：-20 TO 70 Deg.c
存储温度 ：-30 TO 80 Deg.c
工作电压 ：3.0V
四:LCD液晶使用过程中注意事项
● 补充说明：以上24064点阵液晶模块资料仅供参考，如有某项存在疑问，可以联系我们客服提供产品的规格资料，产品均以产品图纸规格为准。
24064点阵液晶屏出货前，我们已经做了精确的装配和调试,因此客户在使用操作时请注意以下几点:
（1） 模块上装有 LCD 屏，必须避免剧烈震动、冲击、挤压和从高处掉落。
（2） 液晶显示模块避免扭动,拆卸金属钮角.
（3） 避免在印有线路的工作平台上操作.
（4） 避免接触,调整,修改导电橡胶.
（5） 防止施加直流电.
（6） 液晶显示屏中的液晶材料是有害物质,当不慎溅落到手,身体,衣服等处时,应尽快用肥皂冲洗干净。
11
09
2015
专业生产 LCM点阵液晶屏 收银机液晶屏 价格优势 打样快速 LCD液晶屏 液晶显示屏 液晶模块
来源:[深圳市晶达显示技术有限公司]
联系人：陈先生
手机：18922899753
电话：0755-23502458
传真：0755-23502455
QQ：3089469852
Email：sz001@jdalcd.com
地址：广东省深圳市深圳市沙井新沙路K1电商城A1002-1009
品牌：晶达显示
价格：0.50
元/个
供应地：广东省深圳市
产品型号：24064-11001B2
