一、概述

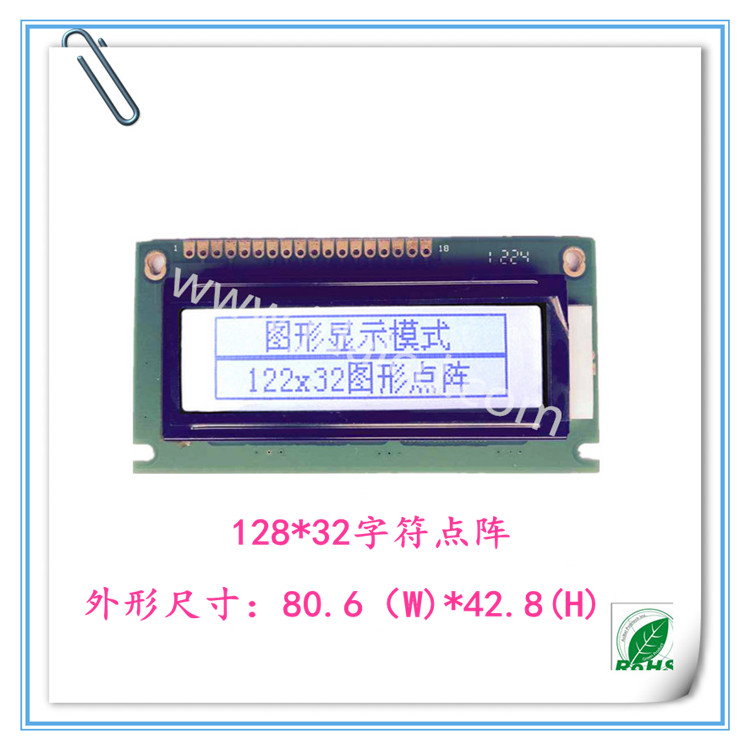

12232F是一种图形点阵液晶显示器,它主要由行驱动器/ 列驱动器及122×32全点阵液晶显示器组成.可完成图形显示,也可以显示7×2个(16×16点阵)汉字.与外部CPU接口可采用串行或并行方式控制。
二、产品参数详情:

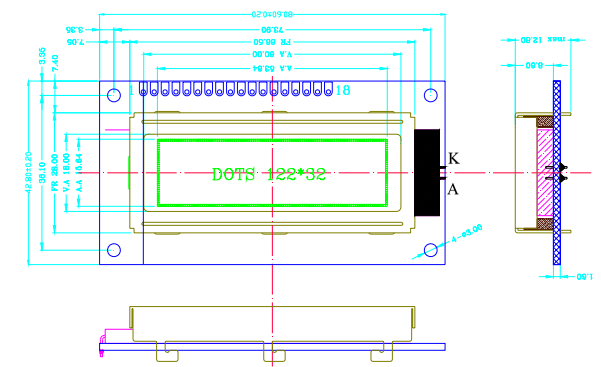

外形尺寸：80.6（W)*42.8(H)*12.8(T)mm
可视区域：60（W)*18(H)mm
背光 ：白光
模式 : STN/灰膜全透/正显
可视角度 ：6：00
驱动IC :SBN1661G
操作温度 ：-20 TO 70 Deg.c
存储温度 ：-30 TO 80 Deg.c
工作电压 ：5.0V
三、:LCD12232液晶使用过程中注意事项
● 补充说明：以上12232点阵液晶模块资料仅供参考，如有某项存在疑问，可以联系我们客服提供产品的规格资料，产品均以产品图纸规格为准。
12232点阵液晶屏出货前，我们已经做了精确的装配和调试,因此客户在使用操作时请注意以下几点:
（1） 模块上装有 LCD 屏，必须避免剧烈震动、冲击、挤压和从高处掉落。
（2） 液晶显示模块避免扭动,拆卸金属钮角.
（3） 避免在印有线路的工作平台上操作.
（4） 避免接触,调整,修改导电橡胶.
（5） 防止施加直流电.
（6） 液晶显示屏中的液晶材料是有害物质,当不慎溅落到手,身体,衣服等处时,应尽快用肥皂冲洗干净。
