品牌：英可瑞
价格：9999.00
元/件
供应地：北京北京市

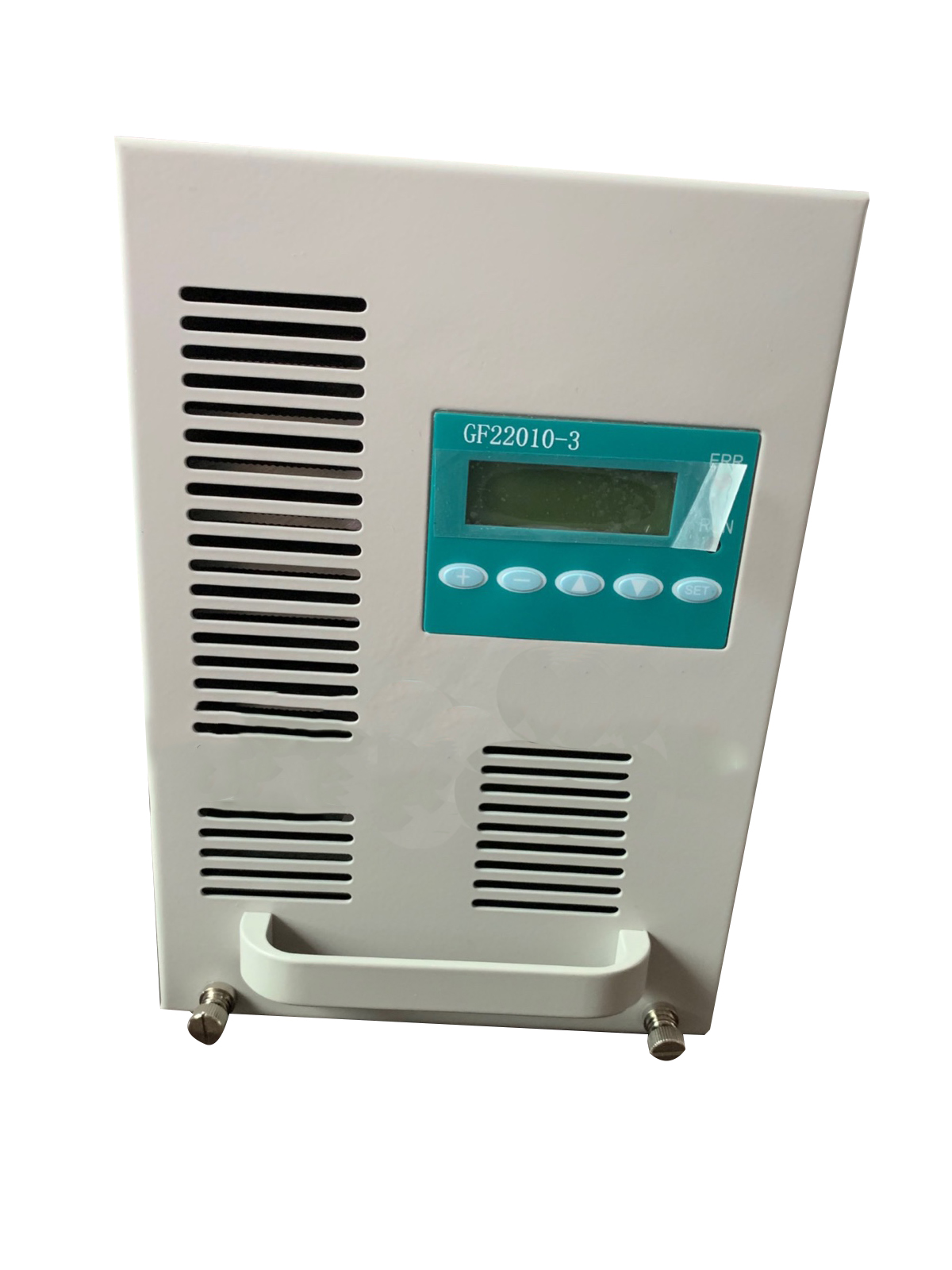

产品型号：GF22010-3 GF11020-3
用户使用GF22010-3系列模块时，可以采用我司提供的托架；亦可由我司提供相应配件，由用户组装。
1、GF22010-3充电模块散热设计
电力操作电源GF22010-3采用强迫风冷散热方式，因此在设计电力电源系统时，需要进行模块的散热风道设计。即在安排模块位置时，应该保证模块前后散热风道的畅通，模块前端必须保留15～20cm 进风口。模块后方尽量少安装温度mingan部件，设计时应避免将直流采样盒、霍尔传感器、配电监控盒等部件安置在模块风道附近。
注意:设计机柜时，请考虑模块散热进风风道设计。
2、直流屏模块安装托架
GF22010-3直流屏充电模块有3种托架供使用：2位托架、3位托架和4位托架。
3、转接板设计
用户不采用我司托架时，我司配置一套航空头组件（航空组件定义如图1所示），用户自行组装。配件清单如表1 所示（对应一个模块）。
4、风冷模块GF22010-3系列装配尺寸
尺寸为：160mm×222mm×366mm（宽×高×深）
