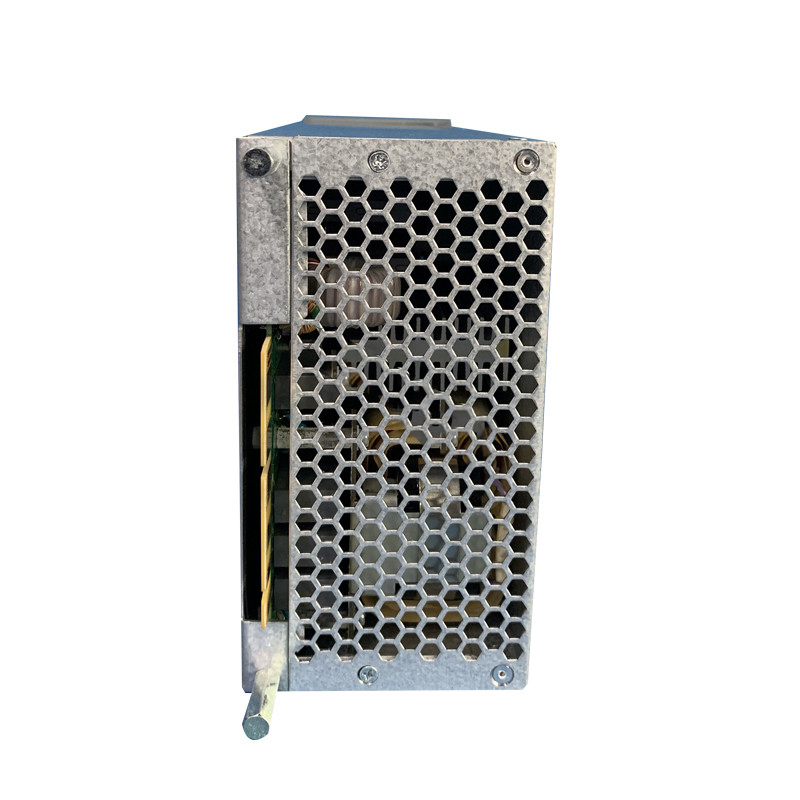

ER22010/T和ER11020/T整流模块

整流模块简介

ER22010/T Utilitysure系列整流模块采用当代***电源技术和工艺，***为各类变电站、电厂及其它直流供电场合的直流屏设计。具有高效、高功率密度、高可靠性、智能化控制和造形美观等特点。

ER22010/T Utilistysure系列整流模块采用智能风冷的散热方式，功优密度高，占用空间少；采用2U*4U标准设计，内置逆止二极管，组屏方便。

型号说明：

ER22010/T  其中“ER”为艾默生整流模块，“220”为额定输出电压为220Vdc，“10”为额定输出电流为10A，“T”为交流三相输入。

ER11020/T  其中“ER”为艾默生整流模块，“110”为额定输出电压为110Vdc，“10”为额定输出电流为20A，“T”为交流三相输入。

整流模块由三相无源PFC和DC/DC两个功优选法部分组成。在两功优选法部分之外还有辅助电源及输入，输出检测及保护电路。

前级三无源PFC电路由输入EMI和三相无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，以满足相关的输入电流湝波和EMC标准。

后级的DC/DC变换器由DSP产生PWN波控制前级PFC输出的直流电压、经过高频变压器输出后再整流滤波输出直流电压，从而将前级整流电压转换成电力操作电源要求的稳定的直流电压。

辅助电源在三相无PFC之后，DC/DC变换器之前，利用三无源PFC的直流输出，产生控制电路所需的各路电源。输入检测电路实现输入过欠压、缺相等检测功能。DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用于DC/DC的控制和保护。

CAN总线用于实整流模块与主监控模块的通讯及整流模块间的均流。

整流模块机械参数：

整流模块外形尺寸(长X高X宽)：315x88x176。

整流模块重量：＜6kg。
