TEP-M 系列高频开关电源模块使用说明书 1·稳流精度；s±0.5% ·纹波系数：s0.2% ·效率：293% ·功率因数：20.9 ·噪声：自然冷却<45dB.强迫风冷s55dB·重量：16ka(10A/220V、20A/110V)、18ka(20A/220V、40A/110V)、27ka(30A/220V)·外形尺寸：见附图
1、图2、图3·冷却方式：自然冷却（10A/220V、20A/110V)强迫风冷（20A/220V、40A/110V、30A/220V)·开机浪涌：软启动，无开机浪涌 产品概述 TEP-M系列高频开关电源模块采用先进的移相零 压零流高频软开关电源技术开发，其设计充分考虑了 现代电力电源的运行维护特点。广泛话用于发电厂、变电站的直流操作电源系统及通讯等电源设备中。使用条件·运行地点海拔s2000m。 运行环境温度-10°℃~+40℃，设备停用期间储存环 境温度-20℃～+55℃。·环境日平均空气相对湿度s95%，月平均空气相对 湿度s90%，无凝结。·安装地点无剧烈振动和冲击，垂直安装，倾斜度<5%。·运行环境无导电或**性尘埃，没有腐蚀金属及破 坏绝缘的气体或蒸汽。·室内使用，通风良好。DC-DC 模块：·输入电压：DC198~286V、99~143V·输入电压纹波系数：s5% ·输出电压： D**2～~58V、20～27V ·额定输出电流：DC20A.30A·稳压精度：<+0.5%·稳流精度：<+0.5%·纹波系数：<0.2%·效率：>93%-喝声：<45dB·冷知方式：自然冷知·重是：14kg -外形尺寸：见附图4 注以上模块输出电压电流范围，可根据系统配置及用 户需要进行调整。“型号命名 产品特点·模块采用先进的零压零流软开关技术，效率高达93%，电磁**小；·控制、输入、输出分别全隔离设计，确保运行安 全、可靠；·采用无级限流方式。并联时，模块间自主均流：·完善的保护、告**措施，可靠性高。技术指标AC-DC模块：·输入电压：AC380V+15%三相三线输入电压频率：
50Hz±5%·交流输入电源不对称度：s5%·输出电压：DC198~270V、99~135V·额定电流：DC10A、20A、30A(220V)；DC20A、30A.40A(110V) 稳压精度：s±0.5% 功能简介 前后面板见附图1、图2、图3、图4·红灯(FAUT)：故障指示 当输入电压正常，输出无过压、模块无过热时、逆变桥不工作，红灯亮，表示机器有故障。TEP-M系列高频开关电源模块使用说明书·绿灯(PWR灯)：工作指示逆变桥工作时，此灯亮，否则不亮。·黄灯(ALM灯)：告**指示 当输入过欠压、输出过欠压、模块过热时，黄灯亮。 注：输入过欠压、输出过压、模块过热时，模块无输 出；输出欠压时，模块有输出。模块开机时有2~55短 时黄灯与红灯一起亮的情况，非故障。·电流调节(1-AD)调节单模块*大限流点(10~*）1max、连续可 调、·电压调节 (U-ADJ)调节单模块输出电压值198~270V.99～135V 42～58V、20~27V，连续可调。注：模块面板可根据客户要求加装液晶显示，以显示模 块输出电压/电流。此时，绿灯位置变为电压/电流显示转换按键，按下显示电流，反之显示电压。电源开关；二级或三级自动空气开关。·电源输入(航空插头)交流输入：三相电源无相序要求，分别接输入端1、2、3脚。直流输入：1脚接电源“+”，2脚接电源“_”。·直流输出（航空插头） ·1、2脚并联--直流输出正极 3、4脚并联--直流输出负极·*接地 2·接地采用M8螺栓，应良好接地，以保证操作者安 全。 并接端口及管脚功能·模块后面板两并接端口由模块内部并联在一起，当 多个模块并联时，用DB15并接线将并接端口连接，方 式如附图5。·并接端口1～15脚功能定义如下(见附图6)： 1、9脚当模块并联时，由外部短接，使模块具有自动限制输 出总电流、并由外部整定总电流的功能。若单模块 工作，1、9脚开路，模块输出电流由前面板I-ADJ设 定。 2、10脚 外接一电阻，决定并联模块输出总电流。 注:①并联时多个模块I-ADJ应调整一致,否则某一模块 损坏退出运行时，模块输出总电流可能有变化。出厂 时，I-ADJ均已调到*大，一般无需调整。②2、10脚电阻一般采取电阻与电位器串联方式，以便于调整。③当采用微机监控单元对模块控制时，1、9、2、 10脚可不用，采用软件方式控制模块输出电压/电流、 5、13脚 外部调压端口，5脚接正，13脚接负。给定电压范围为DC1.5~5.5V，对应输出为210~290V、105~145V、原理框图 电源输入 TEP-M 系列高频开关电源模块使用说明书 46~62V、23~31V。给定电压低于1.2±0.1V时，外部调压不起作用，此时 输出电压由面板U-ADJ设定： 给定电压大于
1.4±0.1V时，面板U-ADJ不起作用，输 出电压由给定电压决定。注：模块输出电压上限值将根据实际运行所需值，出厂 时进行限制，以保证蓄电池*运行。6、14脚 外控关机端，14脚接正，6脚接负，作用电压为DC12V。注：当关机时，模块显示故障信号、无输出，此为正常现象。7、8、15脚 为告**、故障信号输出端。7脚为告**端，8脚为故障端，15脚为公共电源端子(外接正电源DC+12V或DC+5V)。 3、

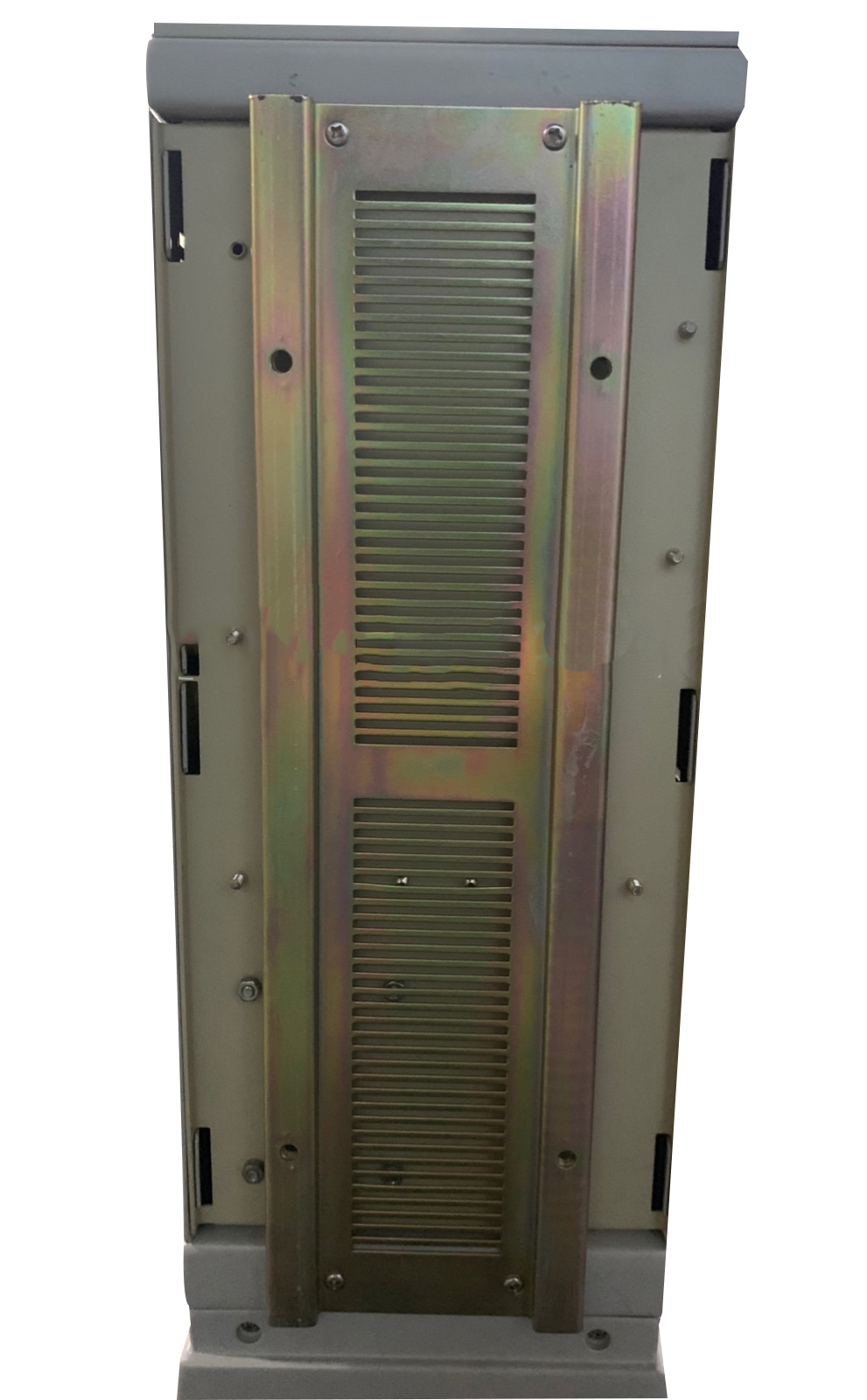

4、11、12脚为空脚·确认全部模块电源开关打到OFF。·插入输入/输出航空插头并旋紧。·插入模块并接线，并拧紧螺钉。·接好外部控制并接线，并拧紧螺钉。 3·确认外部各连接线正确无误及输入电源符合要求 后，依次将电源开关打到ON。·观察模块面板指示灯及输出电压/电流是否正常。·若需整定系统电压/电流按下述步骤进行； a.调整外部控制给定电压，使系统输出电压到所需 值。 b.接入负载，使系统处于限流状态、1、9脚短接，调 节2、10脚所并接电阴阴值，使系统输出总电流到所零 值。调试 TEP-M系列电源模块可以与TEP-I系列微机监控 单元配套使用。具体见《GZDW微机自控高频开关电，源真流系统使用说明书》。·手动浮充：观察系统输出电压电流是否符合浮充程 序。手动均充：观察系统输出电压电流是否符合均充程 序。安装调试 安装前准备 安装前先应检查模块外观有无损坏，当外观完好 时方可安装。模块出厂时，电压/电流均已整定好，一般无需调整，若需重新整定时，请按以下步骤进行：·电流整定(单模块)将电源开关打到OFF，接入输入电源及所需负载，航空插头插牢旋紧后，把电源开关打到ON，调节IADJ到所需要的整定值。 注：模块并联应用时，一般将-ADJ调到*大(顺时 针)即可，若需整定输出总电流到其它值，只需调整 2、10脚并接电位器的阻值即可。·电压整定 调整面板U-ADJ到所需电压值即可。注：模块并联在系统中使用时，一般使用外部调压，此时建议分别将模块面板U-ADJ整定到系统浮充电压 值。系统安装 将电源模块插入机柜，模块与机柜间通过导轨安 装。模块安装好后，请接好接地螺栓、接地弯板，上 述装置同时起到固定作用。模块成套性·航空插头·并接线一条·合格证一份·维修卡一份 输入、输出各一个 包装运输保管·模块应包装完好才能运输。在运输过程中，不应有 剧烈振动、撞击和挤压。·设备在保管中应存放于通风良好的场所，避免高 温、尘埃和金属粉末的侵袭，应有防水、防潮、防雨、防日晒等措施。
