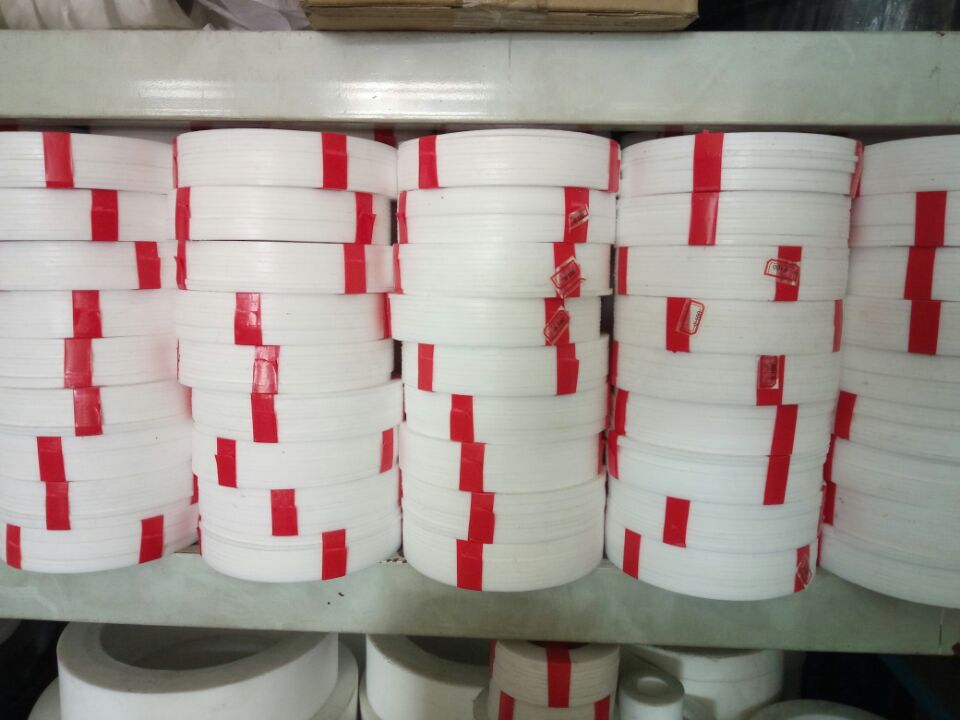

广泛应用于石油、化工、冶金、机械、食品、电力等介质的管道、泵、阀各类设备的法兰密封。使用温度：-200℃——260℃使用压力：0——20.0Mpa

注意：在温度低于-185℃时。聚四氟乙烯垫片会变脆。纯聚四氟乙烯垫片是种洁净的密封产品，不会对其所接触的任何物质形成，可以广泛地用于食品、医药等行业中。

聚四氟乙烯垫片制作工艺流程：
1)原材料准备;配料:纯F4制品，原料F4细树脂，捣碎，过筛
2)模具准备:用酒精擦干净，压模内无铁锈，无附着物
3)称量,根据公式G=PV(其中G为加料量，P为预制品密度（2.18g/cm3）V为制品体积）称出重量。
4)加料：将F4树脂均匀分布在整个压制面上。
5)预成型（压制）：根据公式计算出压力机表压，设定压力机表压。进行压制
6)脱模修边：将半成品从模具中取出，将其表面修边，使其表面平整，边缘整齐。准备成型。
7)烧结：将半成品慢慢放入烧结炉中，放入合适数量，升温小时大约到390度，再进行保温小时，大约成型后开始降温，约四小时后，到达室内温度，进行成品出炉，完成定型。
