? 防火性能：连接器件的绝缘材料经受住灼热丝试验，符合GB/T5169.4第4~10 章要求。
概述
? 穿刺结构，安装简单，绝缘导线无需剥皮；
? 力矩螺母，穿刺压力恒定，确保良好的电气连接而不损伤导线；
? 自密封结构，防潮、防水、防腐蚀，延长绝缘导线及线夹的使用寿命；
? 采用特制接触刀片，适用铜（铝）对接及铜铝过渡；
? 电气接触电阻小，接触电阻小于等长分支导线电阻的2.5 倍，符合DL/T765.1-2001标准；
? 特殊绝缘壳体，抗光照及环境老化，介电强度＞ 12kV；
? 弧面设计，适用同（异）径导线连接，连接范围广(0.75mm2-400mm2/td)。
产品性能实验
? 机械性能：线夹握力大于1/10 导线拉断力，符合GB/T2314-2008要求；
? 温升性能：在大电流情况下，线夹的温升小于连接导线的温升：
? 热循环性能：符合GB/T2317.3-2008电力金具热循环试验标准；
? 防水绝缘性能：符合GB/T13140.1-2008第2 部分标准的相关试验要求；
? 抗腐蚀性能：在二氧化硫和盐雾环境中做3 次14 天的循环测试；
? 环境老化性能：在紫外线、干燥和潮湿的环境中，温度变化和热冲击中暴露六个星期；
型号
等同型号
主线截面
(mm2)
分支截面
(mm2)
标称电流
(A)
外形尺寸
(mm)
重量(g)
穿刺深度
(mm)
螺栓数量
（枚）
WX756
JJC888
0.75-6
0.75-6
41
21×27×23
10
1-1.5
1
WX101
JJC-1
1.5-25
1.5-10
55
27×41×62
55
1.5-2
1
WXEP
JJC-2
16-95
1.5-10
55
27×41×62
55
1-2
1
WX102
JJC-3(A)
6-50
4-25
157
42×45×62
110
2.5-3.5
1
WX2-95
JJC-3
16-95
4-35(50)
157
46×52×87
160
2.5-3.5
1
WX2-150
JJC-4
50-150
6-35(50)
157
46×52×87
162
2.5-3.5
1
WX3-95
JJC-5
25-95
25-95
214
50×61×l00
198
3-4
1
WX3-120
JJC-5-1
16-120
16-120
214
50×61×l00
198
3-4
1
WX4-150
JJC-6
(35)50-150
(35)50-150
316
50×61×l00
280
3-4
1
WX6
JJC-7
120-240
25-120
276
52×68×l00
360
3-4
1
WX7
JJC-7-1
150-240
10-25
102
52×68×l00
336
3-4
1
WX240
JJC-8
95-240
95-240
425
83×130×130
1020
4-5
2
WX300
300
25-95
425
83×130×130
1040
4.5-5.5
2
95-240
WX400
400
25-95
425
83×130×130
1050
5-6
2
95-240
11
01
2021

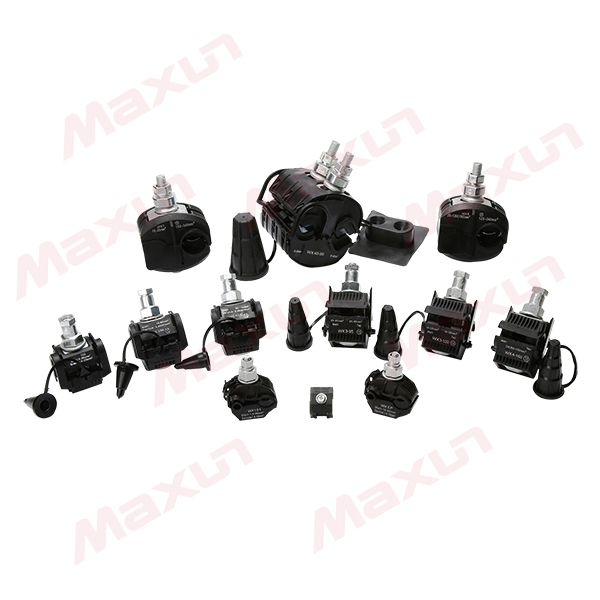

万协1kV 10kV 架空绝缘导线穿刺电力金具绝缘穿刺线夹 电缆接线夹
来源:[万协电力科技有限公司]
联系人：敖女士
手机：15158533113
电话：0577-62698255
传真：0577-62698255
QQ：280779368
Email：2080779368@qq.com
地址：浙江省温州市乐清市浙江省乐清市经济开发区纬十一路268号
品牌：万协电力
价格：面议
元/只
供应地：浙江省温州市
产品型号：JJC
