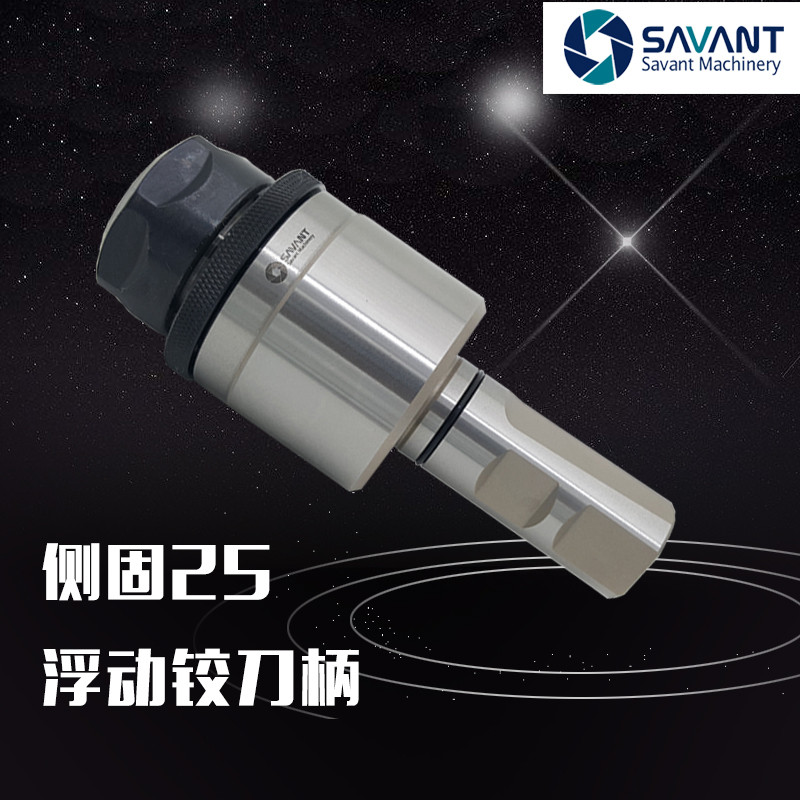

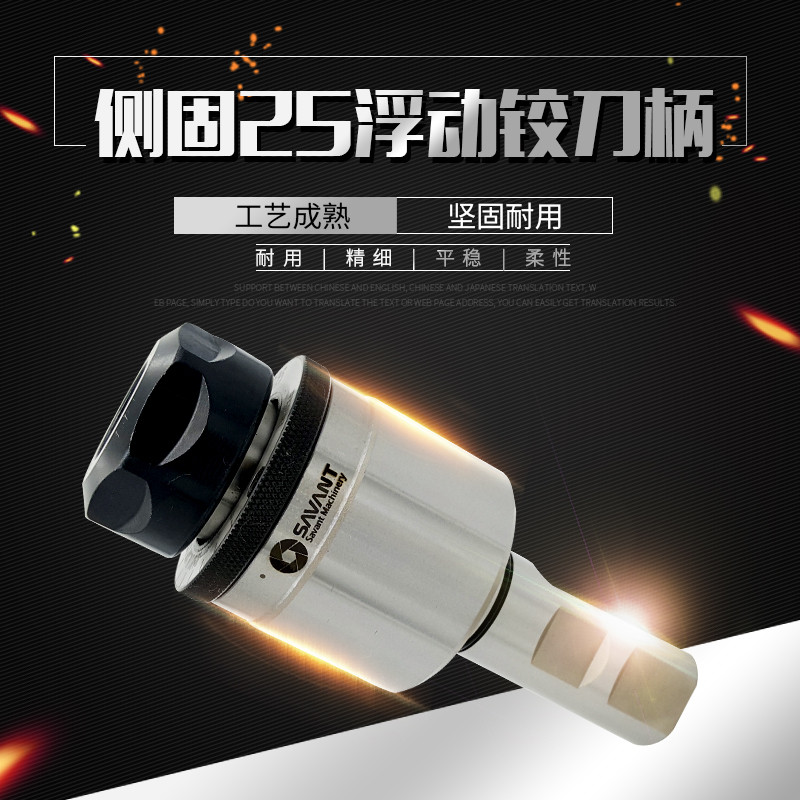

侧固25 浮动铰刀柄 自动对中心 无锡赛万特

 在铰孔加工中您是否被以下问题所困扰：



                   ●孔的尺寸扩大，尺寸达不到加工要求

                   ●孔的中间大，两头小，圆柱度达不到要求

                   ●内孔表面粗糙度达不到要求

                   ●铰刀不耐用

                   ●孔的直线性差

                   ●大批量加工生产时难以保证孔径尺寸的一致性





SAVANT浮动铰刀柄 帮您解决以上问题！！！



                   浮动铰刀柄 创新工艺

内部的特殊结构可使被夹持铰刀中心始终能围绕机床主轴中心





---------------------------------------------------------------------------------------



◇ 能使所夹持铰刀自动找正被加工孔的中心，自动调节主轴、保证铰刀中心线与被加工孔的中心线平行。



◇ 机床主轴通过浮动铰刀柄，将力矩柔性地传递给旋转的铰刀。



---------------------------------------------------------------------------------------



精湛工艺 寿命更长

主轴和被夹持铰刀中心在设定的浮动范围内始终与被加工件孔中心保持重合，铰刀全部刀刃全程均匀且无震动，这使得铰刀使用寿命至少可延长5倍以上





精密水准 效率更高

加工较深孔时，在铰刀不磨损的状况下连续铰削，所有被加工孔的圆度、圆柱度、粗糙度达到珩磨、研磨的高精度水平，并能保持很高的一致性。达到了超精密加工的水准，免去了珩磨工序、提高了生产效率，减少了固定资产投入。



柔性 平稳 均匀

铰刀在整个铰孔加工过程中柔性、平稳、均匀地完成铰削任务，使被铰孔径圆度、圆柱度达0.002mm，粗糙度达Ra0.2um。



铰孔工艺

缩减了换刀、对刀等辅助工时， 减小对机床精度的高要求，普通车床、钻床等也能加工出高精度孔的产品。



---------------------- 产品说明 ----------------------





浮动铰刀柄可调浮动范围：







浮动铰刀柄的使用方法：



1.定心套筒完全旋紧时，径向锁紧，无浮动间隙。定心套筒盘面刻度每转过一格，径向浮动距离增加0.05mm，最大径向间隙为1mm。

2.刀柄内部的结构设计可实现铰刀轴心线在轴向最大1°范围内自由浮动，自动补偿预加工孔中心与机床主轴之前存在的角度偏差。





铰孔加工时可能存在大的偏差状态：





       1 预加工孔与铰刀不同轴        2 预加工孔中心与铰刀中心有夹角      1与2的偏差状态同时存在





消除以上偏差的操作方法：



       拧紧调整螺母。然后慢慢往回旋转。直到完全消除刀具轴心和预加工孔中心的不同轴误差。



       拧紧调整螺母时，刀具轴心线无角度浮动。调节调整螺母，刀具轴心线可在轴向最大1°范围内自由浮动，角度浮动的范围随径向浮动范围的增大而增大。



尺寸示意图：
