超强力永磁吸盘（棋格式、条极式）
超强力永磁吸盘是永磁吸盘的一种,因其吸力强大而名为超强力永磁吸盘.适用于 CNC加工中心、铣床、刨床、雕铣机与数控雕刻机等强力切削，磁盘不需要电源，即使长时间使用也不会发热。
磁盘本身精密度高，可保在2um/100mm,对加工件的精度有充分的保障，由于吸附工件无需电源，即使突然停电，工件也不会移动，可避免不必要的损失。对于进行重切削时，被加工工件面积不小于100x100x厚15mm时，效果尤为明显。如小于此面积，磁盘也能吸持，但不能达到最好的效果，独特的磁路设计，使吸力非常强大、均匀，高性能优质磁钢，可确保吸力长期稳定不变，吸力可达200N/cm。
英制规格 British standard
型号Model
主要尺寸（mm) Dimension
净重 N.W（kg）
A
B
B1
C
F
G
G1
8’’*8’’
XC91 200*200
200
200
220
30
12+4
80
25
30
10’’*10’’
XC91 250*250
250
250
270
30
12+4
80
25
45
12’*12’’
XC91 300*300
300
300
320
30
12+4
80
25
60
14’’*14’’
XC91 350*350
350
350
370
30
12+4
80
25
65
16’’*16’’
XC91 400*400
400
400
420
30
12+4
80
25
85
18’’*18’’
XC91 450*450
450
450
470
30
12+4
80
25
115
20’’*20’’
XC91 500*500
500
500
520
30
12+4
80
25
125
1、 将工件摆放到吸盘工作台面上,然后将扳手插入轴孔内沿顺时针方向转动180O到”ON”,即可吸住工件进行加工。
2、 工件加工完毕,再将扳手插入轴孔内沿逆时针转动180O到”OFF”,即可取下工件。
3、 吸盘使用前应擦干净表面以免划伤影响精度。
4、 使用环境温度在-40OC--50OC,严禁敲击,以防磁力降低。
5、 用完后工作面涂防锈油,以防锈蚀。
06
21
2018

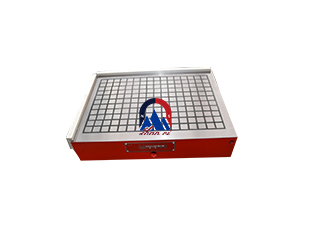

超强力棋格式永磁吸盘 上海山磁专业生产厂家 包邮 超强力永磁吸盘
来源:[上海山磁机械有限公司]
联系人：陈先生
手机：18001894638
电话：021-69008551
传真：021-69008552
QQ：2292028919
Email：2292028919@qq.com
地址：上海上海市嘉定区嘉定区江桥镇曹安公路2005号
品牌：上海山磁
价格：面议
元/台
供应地：上海上海市
产品型号：XC91
