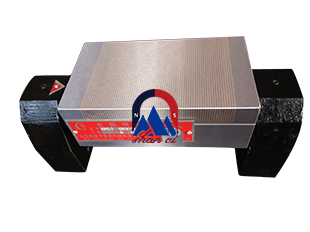

新式回转永磁吸盘
1、 新式回转永磁吸盘采用转轴原理进行制作的永磁吸盘，它与正弦磁台的原理虽然相通但是有本质的区别，回转永磁吸盘基本设定依据为转轴处的尺度条，不用根据正弦公式进行计算即可得到相应的角度进行磨削加工。
2、 新式回转永磁吸盘适用于各种平面磨床、放电机进行高精度角度磨削，旋转主轴有角度刻度，可做前后之角度磨削。强度高、本体与旋转主轴为一体。
u 选用优质磁性材料，吸力强，剩磁小，磁力分布均匀。
u 开/关切换时磁力面的平整精度不变。
u 磁力排列仅为1.5mm，可吸持较小零件。
u 方便操作，节能高效。
型号
主要尺寸mm
重量
A
B
C
D
E
F
G
I
J
K
L
M
N
Kg
XM42H-100*175
100
175
135
100
2（0.5+1.5）
295
50
50
14
103
50
163
100
18.5
XM42H-125*250
125
250
250
100
2（0.5+1.5）
370
50
50
14
103
50
163
100
25
XM42H-150*150
150
150
150
100
2（0.5+1.5）
270
50
50
14
103
50
163
100
21
XM42H-150*300
150
300
300
100
2（0.5+1.5）
420
50
50
14
103
50
163
100
30
我公司永磁吸盘系列众多，针对性不同，请您参考选型指南对照选型。首先确定使用工件及使用功能，选择不同类别的产品。新式回转永磁吸盘适用于高精度角度加工磨削，适用于各种平面磨床、放电机进行高精度角度磨削，旋转主轴有角度刻度，可做前后之角度磨削。
1、 将工件摆放到吸盘工作台面上,然后将扳手插入轴孔内沿顺时针方向转动180°到”ON”,即可吸住工件进行加工。
2、 工件加工完毕,再将扳手插入轴孔内沿逆时针转动180°到”OFF”,即可取下工件。
3、 吸盘使用前应擦干净表面以免划伤影响精度。
4、 使用环境温度在-40°C—50°C,严禁敲击,以防磁力降低。
5、 用完后工作面涂防锈油,以防锈蚀。
