MW19系列起重电磁铁。本系列专用于吊运盘圆，由于其自重轻、合理的结构（于圆盘只两点接触），已替代原mw22-□54系列，吊盘圆原则上下推荐用户使用MW-22-□54系列,但本样本仍列出其相关技术参数表，供用户参考。其磁极结构能适应不同直径的盘圆，电磁铁的选择取决于圆盘的长度，即可沿电磁铁长度方向吊运多捆盘圆，亦可沿宽度方向吊运多捆，可提供多台并用方式，并能单独通、断，方便装车作业。
l 采用全密封结构，防潮性能好；
l 经计算机优化设计，结构合理、自重轻、吸力大、能耗低；
l 励磁线圈经特殊工艺处理，提高了线圈的电气和机械性能，绝缘材料耐热等级达到了C级，使用寿命长；
l 普通型电磁铁的额定通电持续率由过去的50%提高到60%，提高了电磁铁的使用效率；
l 超高温起重电磁铁采用独特的隔热方式，其被吸物温度由过去的600℃提高到了700℃，拓展了电磁铁的适用范围。
l 通常采用定电压控制方式，还可以采用强励磁控制方式（DC-290V/DC-220V）和恒流供电方式。既能提高起重能力，又能节约能源、提高经济效益。
l 安装、运行、维护简便。
1、用于冶金、矿山、机械、交通运输等行业吊运钢材等导磁性材料。
2、用作电磁机械手，夹持钢铁等导磁性材料。
常温型：
型号
MW19-14072L/1
MW19-21072L/1
MW19-27072L/1
MW19-30072L/1
MW19-34072L/1
外形尺寸 （mm）
A
1400
2100
2700
3000
3400
B
720
720
720
720
720
C
1180
1180
1180
1180
1180
D
1000
1600
2000
2000
2500
E
130
130
130
130
130
F
200
200
200
200
200
G
30
30
40
40
40
质量(Kg)
1760
2670
3250
3640
4100
冷态功率（Kw）
8.6
12.5
15.6
17.5
20.3
起吊能力
盘圆外径（mm）
φ1250～φ1350
盘圆重量(Kg/m)
1180Kg/m
吊运盘圆长度
与电磁铁长度配套
高温型：
型号
MW19-42072L/2
MW19-54072L/2
MW19-56072L/2
MW19-60072L/2
MW19-63072L/2
MW19-70072L/2
外形尺寸（mm）
A
4200
5400
5600
6000
6300
7000
B
720
720
720
720
720
720
C
1180
1180
1180
1180
1180
1180
D
3000
3500
4000
4000
4000
4000
E
130
130
130
130
130
130
F
200
200
200
200
200
200
G
50
50
50
50
50
50
质量(Kg)
5350
6750
7030
7520
8020
8650
冷态功率（Kw）
23.6
29.7
30.9
33
35.6
39.3
起吊能力
盘圆外径（mm）
φ1250～φ1350
盘圆重量(Kg/m)
1180Kg/m
吊运盘圆长度
与电磁铁长度配套
注：表格所有均为常用规格，详细规格敬请咨询。免费咨询电话：400-635-8891 特殊规格可按照客户要求订做。
u 使用前应测量电磁铁冷态绝缘电阻，在室温下其值不小于0.5MΩ。
u 吸运物料温度低于100℃时，请选用常温型起重电磁铁；如温度超过100℃时，请选用高温型起重电磁铁。 如温度超过600℃时，请选用超高温起重电磁铁。
u 通电持续率超过60%时请选用高频型起重电磁铁。
u 水中吸吊物料时，请选用潜水型（潜水深度不大于100m）。潜水型起重电磁铁其参数与常温型相同。如用户需潜水型，请在订货时说明。
u 周围环境温度：常温型-5℃~40℃，高温型-5℃~50℃。海拔高度不超过2000m。
u 设备配套：单台使用时，按消耗功率（电流）选择整流控制设备及辅助设备；多台联用时，按联用台数的消耗功率（电流）之和选择。
u 电磁铁应尽可能对称负荷的重心放置。
06
16
2018

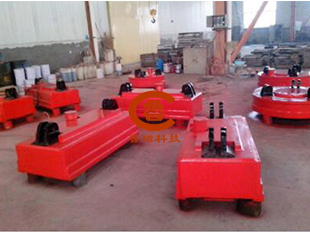

吊运盘圆线材用起重电磁铁 上海山磁专业生产 包邮
