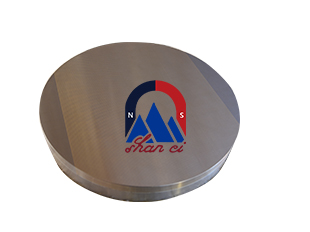

圆形永磁吸盘
圆形永磁吸盘可作为各种平面磨床,万能工具磨床和车床等机床的辅助工具,用以吸持铁磁性材料进行加工.不需要电源,不发热,变形小,精度较高,使用范围较广.按其结构可分为直条密极,普通极和辐射状极等圆形永磁吸盘。适用于磨床、车床、钳工划线等，对导磁材料的吸持加工，吸力可达100N/cm2。
(1)可安装在旋转研磨机使用
(2)适合较小薄的工件精密研磨
(3)残留磁性低
(4)可提升薄工件研磨
(5)适度调整磁力强弱
型号 Model
主要尺寸（mm) Dimension
净重 N.W（kg）
A
B
C
D
E
G
H
I
X51 125
125
80
2(0.5+1.5)
2
112
M8
20
58
5.3
X51 160
160
115
2(0.5+1.5)
2
140
M8
20
58
8.4
X51 200
200
155
2(0.5+1.5)
2
180
M10
20
58
14
X51 250
250
205
2(0.5+1.5)
2
224
M10
20
58
22
X51 300
300
255
2(0.5+1.5)
4
260
M10
20
58
34.5
1、将工件摆放到吸盘工作台面上,然后将扳手插入轴孔内沿顺时针方向转动180到”ON”,即可吸住工件进 行加工。
2、工件加工完毕,再将扳手插入轴孔内沿逆时针转动180到”OFF”,即可取下工件。
3、吸盘使用前应擦干净表面以免划伤影响精度。
4、使用环境温度在-40C--50C,严禁敲击,以防磁力降低。
5、用完后工作面涂防锈油,以防锈蚀
06
15
2018
永磁吸盘 圆形永磁吸盘 厂价直销 保质包邮 上海山磁
来源:[上海山磁机械有限公司]
联系人：陈先生
手机：18001894638
电话：021-69008551
传真：021-69008552
QQ：2292028919
Email：2292028919@qq.com
地址：上海上海市嘉定区嘉定区江桥镇曹安公路2005号
品牌：上海山磁
价格：面议
元/台
供应地：上海上海市
产品型号：X51
