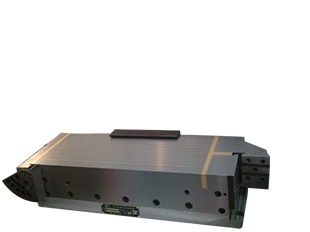

多功能强力电磁吸盘主要作为卧轴矩台平面磨床的磁力工作台，对铁磁工件进行磨削加工的定位之用。此类电磁吸盘吸力较强，可以进行强力磨削，同时由于它具有多功能性，可以有效地解决各种异形工件的加工定位，从而扩大了平面磨床的使用范围。
磨用多功能强力电磁吸盘结构不同于一般的普通电磁吸盘，是我公司拥有专利技术的产品之一。此种强力电磁吸盘可以根据加工要求，利用简单的导磁元件将磁力线向任何地方引导和集中，从而实现各种角度、平行、平面、高精度垂直面、不等高定位面、带凸台工件、细长工件端面、圆柱、圆球上平面在内的多种多样的异形工件的定位加工。
优点：省时、省力、省钱！扩大了平面磨床的加工范围，提高了加工效率，可节省大量工装费用。
型号
主要尺寸mm
整流控制器功率（W）
额定电压
（V）
额定功率
（W）
净重
（kg）
外包装箱尺寸（cm）
长L
宽W
高H
X93 300*770
770
300
146
350
110
300
225
113*44*25
X93 260*710
710
260
142
255
110
250
170
102*41*24
X93 210*550
550
210
138
170
110
140
102
83*30*23
X93 180*520
520
180
127
170
110
130
78
81*28*22
X93 125*320
320
125
100
120
110
90
26
55*22*19
1、吊运：先将多功能强力电磁吸盘底析上固定吸盘的螺钉拆下，再将该螺钉拧入吸盘两侧的起吊孔内，即可用绳索进行吊运。
2、安装：多功能强力电磁吸盘，因产品的电流比较大，不能与主机床直接配套，肱另外为吸盘配用功率较大的直流电源装置-整流控制器（由我公司批量生产），将吸盘安装在机床上以后，就可以对吸盘、整流控制器和主机床三者的线路进行联接，连接方法请查阅整控制器说明书。
3、吸盘安装完毕后，可进行轻度磨削一次，以保证上平面对底面的平行度。
4、吸盘使用时，外壳应接地，以防漏地，以防漏电伤人。
5、吸盘停用时，应将整个吸盘擦净、涂油，并做防潮措施。
