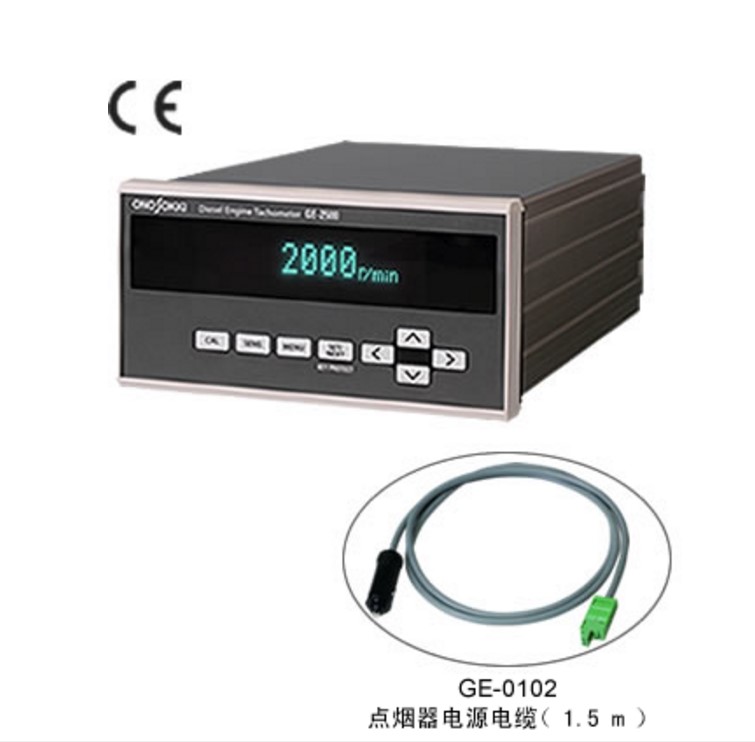

日本小野GE-2500柴油发动机转速计ONOSOKKI华南代理优势价

小野GE-2500柴油发动机转速计说明

GE-2500柴油发动机转速计是采用新型计测方式的转速计。它利用发动机的转速与发动机关联的交流发电机转速的比例关系，通过测量交流发电机的转速导出发动机的转速。

用于测量交流发电机的转速，新研制出专用的小型传感器OM-1500。OM-1500是通过测量交流发电机的漏磁状态的变化，与GE-2500连接配套测量出发动机的转速。（也可使用OM-1200）

日本小野GE-2500转速计特长

各种类型的柴油发动机，汽油发动机都可以可靠地测量其转速的转速计

由于是通过发电机的转速测量导出发动机的转速，发动机的气缸数等对测量没有影响。

各种类型的柴油发动机，汽油发动机都可以可靠地测量其转速的转速计

由于需要发电机与发动机的转速比，因此在测量前必须通过校准处理取得发电机与发动机的转速比。

传感器设置简单方便。

测量对象在行驶中也可测量。

通过FFT演算方式即使是微弱信号也能测出结果

具有出色的抗噪能力可以稳定可靠地进行测量。

日本小野GE-2500柴油发动机转速计简要规格

测量部分

测量对象       柴油发动机，汽油发动机（不包括不附带发电机的发动机）

处理方式       FFT分析方式

输入信号频率范围       1 kHz，2 kHz，5 kHz （测量模式 MAIN）/500 Hz （校准模式 REF）

测量精度       ±2 × 转速分辨率 （r/min） ± 1计数

转速分辨率    频率范围 （Hz）÷ 12800 × 60 ÷ 转速比

表示部分

显示器    荧光管型

表示更新周期       0.2, 0.5, 1, 2 （s）

表示分辨率    1 r/min，1 Hz

测量表示范围       20,000 r/min

输入部分

信号输入       2通道，MAIN （测量用），REF （校准用）

输入电压量程       ±5 V，±0.5 V，±0.05 V

信号接口       BNC

信号耦合       AC耦合

定电流驱动电源    2.2 ～ 3.2 mA （仅限REF通道）

模拟信号输出部分

【 REVO 】

输出内容       转速测量结果

电压范围       0 ～ F.S. / 0 ～ 10 V （量程范围可以设定）

转换方式       12 bit D/A转换

线性度    ±0.3 ％ / F.S.

输出更新周期       200 ms以内

负载阻抗       100 kΩ以上

输出接口       BNC

【 SIG 】

输出内容       连接MAIN通道的传感器的输出信号 （与转速模拟输出切换使用）

负载阻抗       100 kΩ以上

输出接口       BNC

脉冲输出部分

输出内容       转速测量结果值同频率的脉冲输出。 （例：6000 r/min时，100 Hz，Duty1：1）

输出电压       Lo：0.5 V以下，Hi：4.5 V以上 （无负载时）

输出更新周期       200 ms以内

负载阻抗       100 kΩ以上

输出接口       BNC

其他规格

电源       DC 12 ～ 24 V

消耗功率

8 VA以下

使用温度范围       0 ～ ＋40 ℃

使用湿度范围       +20 ～ +80 ％ RH （不结露）

保存温度范围       -10 ～ +55 ℃

保存湿度范围       +20 ～ +80 ％ RH （不结露）

外观尺寸       约144 （W）× 72 （H）× 180 （D） mm（不含凸出部分）

重量       2 kg以下

符合标准       CE标识，RoHs

附属品    使用说明书3种，橡胶脚座4个

GE-0102点烟器用电源电缆 （1.5 m）1条

选配件    GE-0102点烟器用电源电缆 （1.5 m） （GE-0102为GE-2500的附属品）

※对于没有测量实例的型号种类的发动机与电机，请使用样机进行确认测量。样机请与我司销售部门联系。

※使用SE-2500时，发电机与发动机的转速的同时测量是前提条件。如果发电机与发动机间的传动带有松动时将引起测量的误差发生。

※对于特出的发电机，或发电机与发动机间的传动带有松动时，存在因测量误差较大，不能正常测量的可能性。
