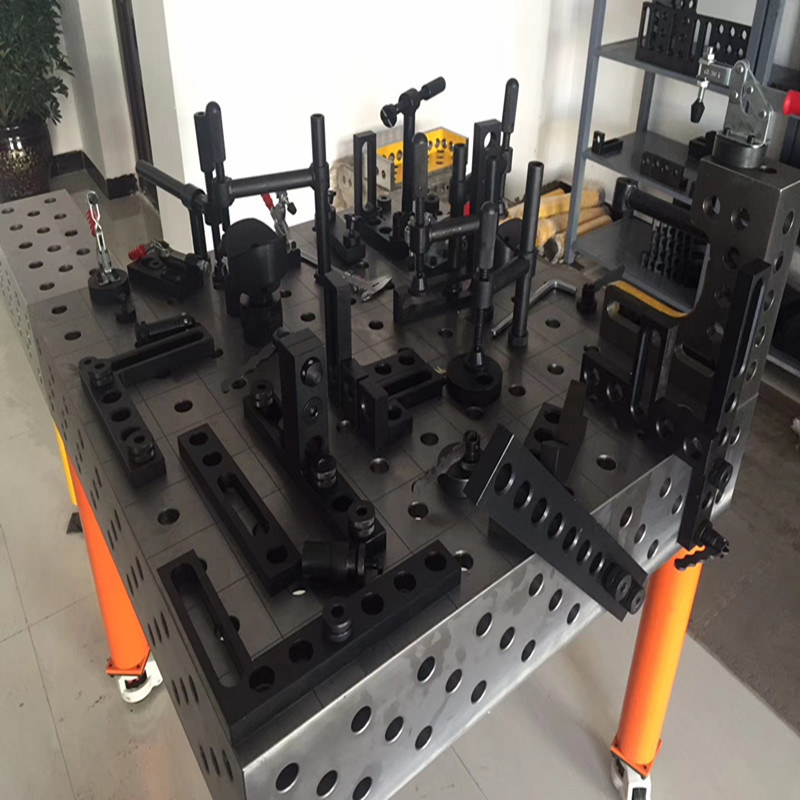

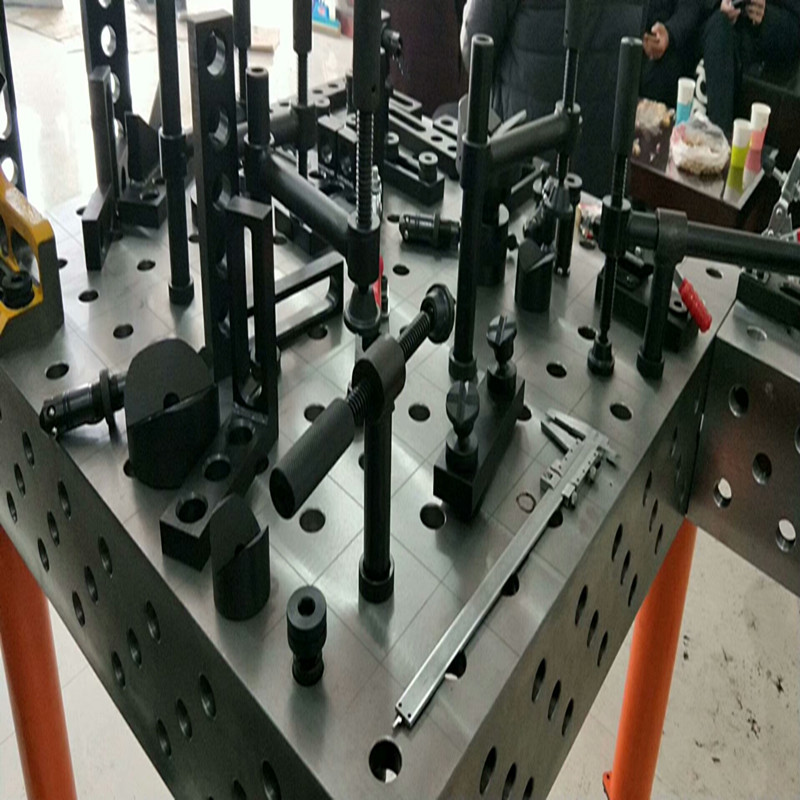

三维柔性组合焊接工装夹具按各元件的使用功能不同分为：工作平台、支撑件、定位件、调整键、压紧件、锁紧件、合件、附件8个类别，下面分类对各定位元件在工装中的作用及使用方法进行具体介绍。

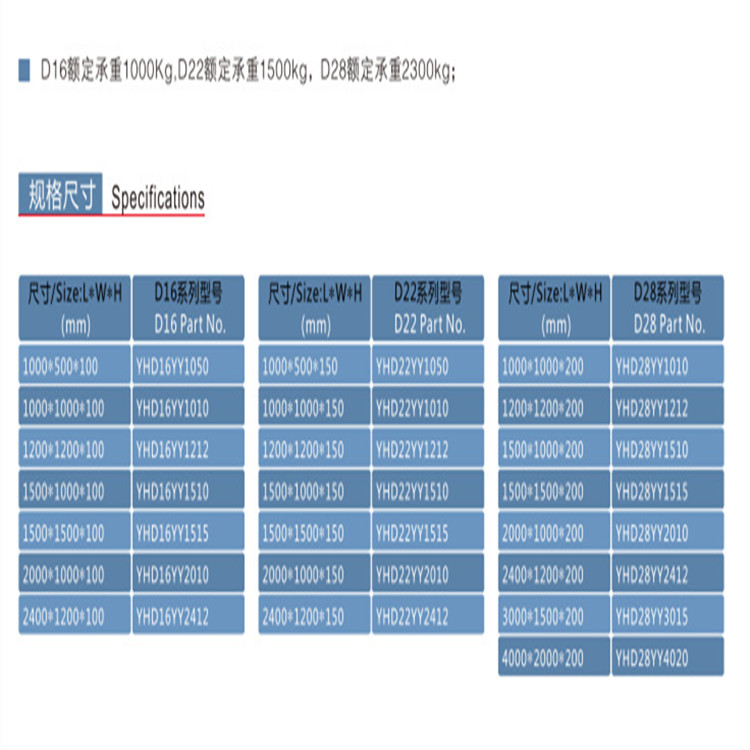

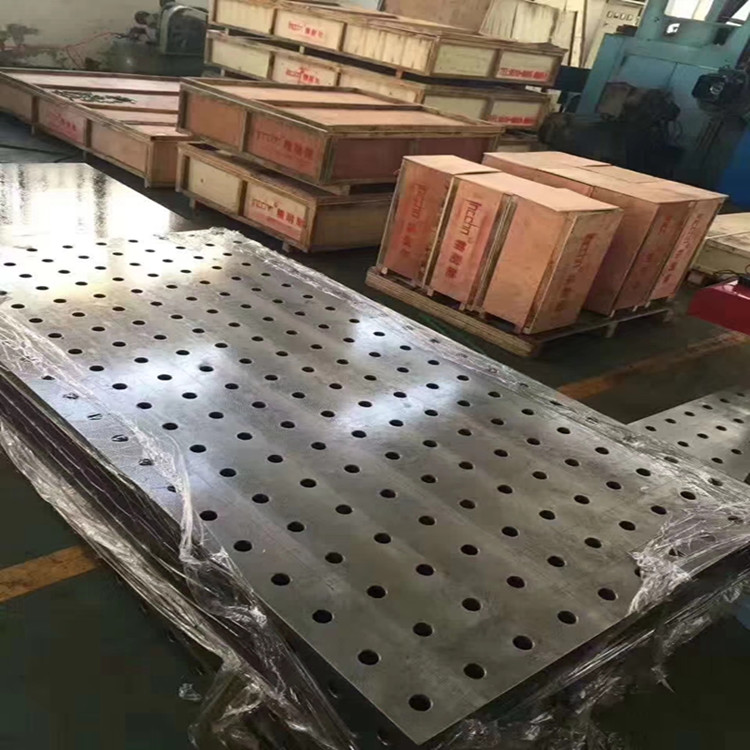

平台尺寸从1000mm×1000mm到2000mm×4000mm，并且可以根据需要组合成任意大小工作台。每张工作台下面都设计有安装支撑腿的孔位，孔位数量依平台的大小和承重而定。

平台的支撑脚有标准型支撑脚、万向轮型支撑脚、固定型支撑脚、框架结构型支撑以及液压升降型支撑等，以适应客户各种不同的需要，这一系列的精心设计给使用者提供了极大的方便。

根据客户要求，在平台的两直角边上面可以刻画毫米标度尺；

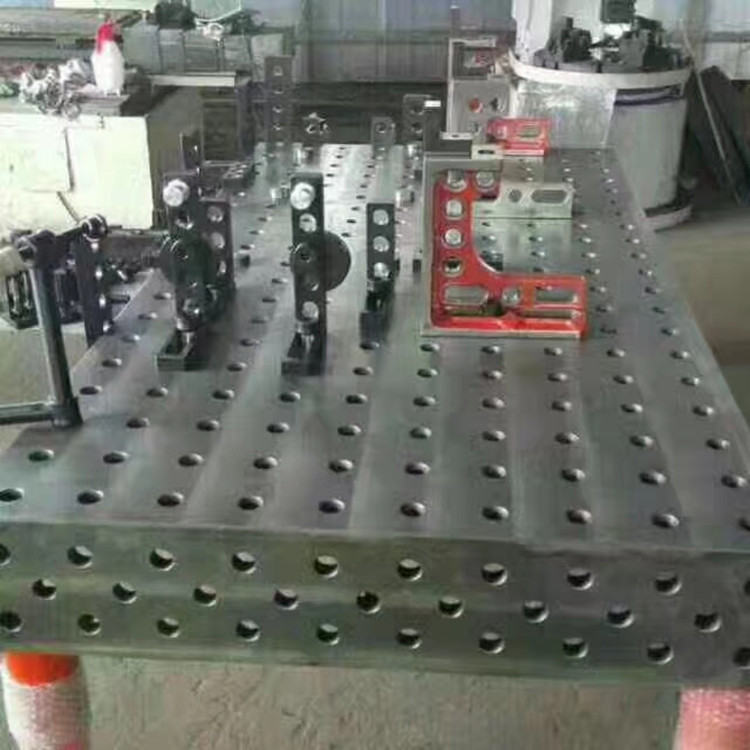

1. 通用2D、3D工装平台(Φ16、Φ28孔系):
1、 工装平台的平面度:≤0.15mm/1000mm, 3D平台平面与侧面的垂直度:≤0.1mm/1000mm
2、 工装平台材质：钢件（低合金钢Q345）,进行整体阶梯式热处理，消除内应力
3、孔距位置公差±0.05mm以内
4、Φ16系列孔距为50mm，Φ28系列孔距为100mm
2. 工装夹具的主要辅件:
1、U型方箱、L型方箱：
材质：Q345，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm
2、支撑角铁：
材质：Q345或HT300，平面度≤0.1mm/m2,垂直度≤0.15/200mm、平行度≤0.10/200mm
3、定位件：材质：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm
4、 角度器：材质：Q345，可根据刻度精确定位0至225度的任意角度，角度调节精确到0.5度
5、 锁紧件：材质：Q345，锁紧力≥1.2T，调质处理HRC32～35°；钢珠淬火处理HRC58～62°
6、 压紧件：材质：Q345，调质处理
