日本Graphtec图技GL840-M数据记录仪/GL840-WV

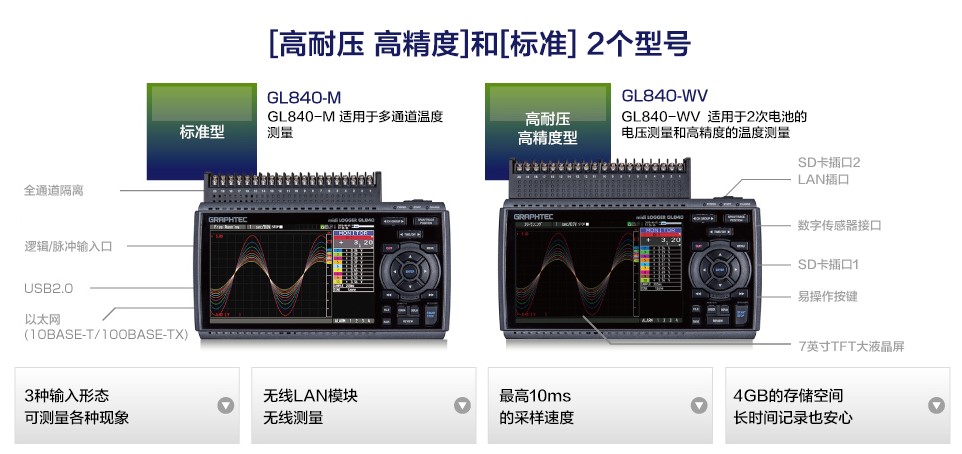

日本Graphtec图技GL840系列数据记录仪集体分为两种型号即GL840-M标准型和GL840-WV高耐压高精度型，GL840-M适用于多通道温度测量，GL840-WV适用于2次电池的电压和高精度温度测量。
这两块型号共同特点都支持3种输入信号接口形态，支持远程监控和无线LAN功能，zui高10ms的采样速度，4GB的采样存储空间。
日本Graphtec图技GL840-M和GL840-WV具体参数

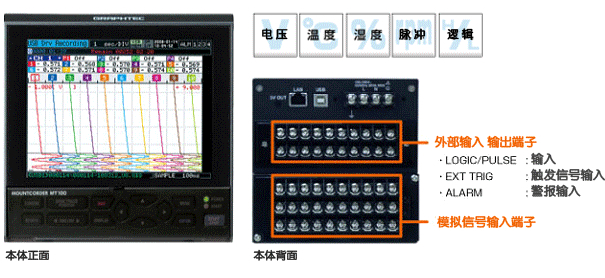

1). 3种输入形态 可测量各种各样的现象
输入1 : zui大扩展至200ch 模拟信号输入口(通道间绝缘多功能输入)
为输入模拟信号、准备了标准输入端子台 (B-564)和高耐压高精度端子台 (B-565)、供不同测量用途选择使用。两端子台采用了全通道隔离输入方式、可测量各种各样的现象。标准通道数为20ch、zui大可扩展至200ch、使用接续线缆·扩展基座·端子台可延长本体-端子间距至20m。
项目
标准型
高耐压·高精度型
端子台:B-564
端子台:B-565
电压
量程
20mV~100V、1-5V F.S.
20mV~100V、1-5 V/F.S.
zui大输入电压
60V
300Vp-p
(输入端子/GND间)
测量精度
±0.1% of F.S.
±(0.05% of
F.S. +10μV)
温度
热电偶
R,S,B,K,E,T,J,N,W
(WRe5-26)
热电阻
Pt100,JPt100,Pt1000
测定精度
例）K型热电偶时 （TS:温度）
例）K型热电偶时 （TS:温度）
-200<=ＴＳ<=-100 ±（0.05% of rdg
+2.0℃）
-200<=ＴＳ<=-100 ±1.5℃
-100＜ＴＳ<=1370 ±（0.05% of rdg +1.0℃）
-100＜ＴＳ<=1370 ±0.8℃
基准接点补偿确度 ±0.5℃
基准接点补偿确度 ±0.3℃
K型热电偶测量
K型热电偶测量
-100℃ 时
-100℃时
测量精度 ±2.55℃
测量精度 ±1.8℃
测量100℃时
测量100℃时
测量精度 ±1.55℃
测量精度 ±1.1℃
湿度
0~100％ (需要选件B-530)
模拟信号输入口的接口数的扩展
端子台的通道数可以从标准的20ch扩展至200ch(一次加20ch)。
通道扩展例
20ch
40ch
100ch
200ch
GL840本体
1
1
1
1
扩展端子台连接用线缆
-
1
1
1
扩展端子台基座
-
2
5
10
20ch扩展端子台
-
1
4
9
(标准型/高耐压高精度型)
GL840用扩展端子台连接线缆（50cm、2m 2种）可以把本体-端子台、端子－端子间分开。
※noise影响时、请减速采样速度
输入2：数字式传感器连接口
GL100的7种传感器和转接器都可以连接。更延伸了测量的范围。
GL100的7种传感器分别温湿度传感器GS-TH，3轴加速度/温度传感器GS-3AT，CO2传感器GS-CO2，
照度/紫外线传感器GS-LXUV，4通道电压/温度端子台GS-4TSR，AC电流传感器用适配器GS-DPA-AC，AC电流传感器。
输入3：逻辑/脉冲 输入口
逻辑或者脉冲信号 4通道可供输入。测量脉冲信号时、累计?瞬时?转速的测量可每个通道进行选择。
日本Graphtec图技GL840-M和GL840-WV数据记录仪的采样速度
减少通道数可以zui高10ms的速度记录数据。
采样速度
10ms
20ms
50ms
100ms
200ms
500ms
1s
2s
可使用ch数
1
2
5
10
20
50
100
200
测定对象
电压
●
●
●
●
●
●
●
●
温度
-
-
-
●
●
●
●
●
日本Graphtec图技GL840-M和GL840-WV数据记录仪存储空间数据记录时间
标配4GB闪存。记录数据可保存为GBD（graphtec binary data）格式、CSV格式。
记录时间例 (模拟信号20ch、2GB记录时)，
采样速度
10ms
50ms
100ms
200ms
500ms
1s
10s
GBD格式
31日
77
95日
108日
207日
365日以上
365日以上
CSV格式
3日
11日
16日
21日
54日
109日
365日以上
※ 记录时间为估算值。采样速度受使用ch数限制。10ms：1ch、50ms：5ch、100ms：10ch
日本Graphtec图技GL840-M和GL840-WV数据记录仪在数据记录上有以下特点
重复记录功能：超过设定的记录数时、自动删除旧数据仅保存zuixin的数据。可设定数：1000点~2,000,000点。
接力记录功能：GL840记录数据一次zui大为2GB。使用本功能可以2GB为单位、不丢失数据情况下连续记录。
数据记录中交换SD卡的功能：数据记录过程中 可以交换SD卡的功能。
日本Graphtec图技GL840-M和GL840-WV数据记录仪其他介绍
警报输出功能
异常信号发生时、可以输出报警信号。每个通道可以进行条件设定各。标配了4个输出口。
USB驱动模式
我公司提供日本、韩国等国外产品，产品一手货源，价格极具竞争力，欢迎咨询洽谈!
联系人：宁先生 手机：18353151161
QQ:1870656790/825634007
我们不做所有产品，我们只做自己的优势产品！！！选择我们是明智之举！欢迎广大客户朋友咨询洽谈！
用USB线连接GL840和PC、以USB驱动模式启动的话、GL840被PC识别为一个驱动、GL840内的数据文件可以拖移至PC内。
daohang功能
对初次使用者介绍记录设定和触发设定、简单的无线LAN连接。
7英寸TFT液晶画面显示
液晶屏变大、改善了可视性与操作性。
适用3种电源
GL840的电源支持AC电源、DC驱动、电池驱动。
丰富的连网功能
利用网络可以有各种连接方法来传递数据。
WEB浏览器功能 / FTP服务器功能。
FTP用户端功能 / NTP用户端功能。
