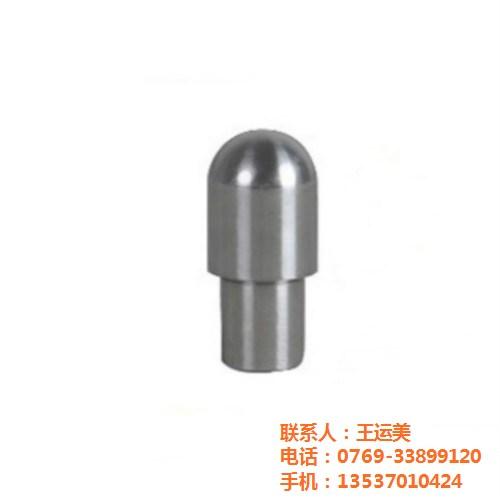

定位销 直杆小口径型 公差固定型 平头型/球面型/锥头R型

3.定位方案与定位元件

定位方案：以定位销内控轴线为设计基准和定位基准，在底板上设计一个配合直径为10mm的圆柱定位销的孔，装配对应的定位销并以其轴线进行限位基准进行定位，然后设计一个配合直径为3mm的短圆柱定位销孔，装配对应的定位销限制工件的一个旋转自由度。

定位元件：底板，∮10的定位销，∮3的定位销。

4.自由度分析

底板限制 X,Y两个方向的旋转自由度和Z一个方向的移动自由度。 ∮10的定位销限制X,Y两个方向的移动自由度。

∮3的定位销限制Z一个方向的旋转自由度

定位销 直杆小口径型 公差选择型 平头型/球面型/锥头R型

由上面 确定的数据代入公式有：0.017+0.036=0.053≤1/3*0.2=0.067 △D=0.+0.053=0.353

所以上面确定的∮10h9定位销误差符合要求。

6.夹紧装置的设计

夹紧方案：设计一个宽头压板，在压板上设计两个与M10螺钉配合的内螺纹孔，然后在底板上对应位置设计一个同样配合M10螺钉的内螺纹孔，然后用一个M10的螺钉进行限位装配，然后用另一个螺钉进行旋紧压紧。

夹紧装置：宽头压板，M10的螺钉。

7.夹紧力的计算

铣刀;

材料：T10 齿数：14

铣削力的计算：

P=120 ap^0.85 af^0.75 D^-0.73 aw n^0.13 z

定位销 直杆小口径型 公差固定型 锥头型

所以＆d≤1/3＆－＆D=0.58－0.09=0.49mm

在允许范围内可取＆d=0.036（h9）

注：内孔∮10H→∮10(+0.009)

定位销∮10h9→ ∮10（0 ）

-0.036

1mm高度加工：

设计基准：定位销下端面。

定位基准：离下端面50mm处。

限位基准：∮10的定位销轴线。

1. 因为设计基准与定位基准不重合，所以△B=0.3。

2. 零件定位基准垂直水平面，限位基准相对定位基准可以任意移动，所

以△D=△B+△Y=＆D+＆d+△B≤1/3＆=1/3*0.2

注：＆D：∮10g6=∮16（ -0.006

-0.017）
