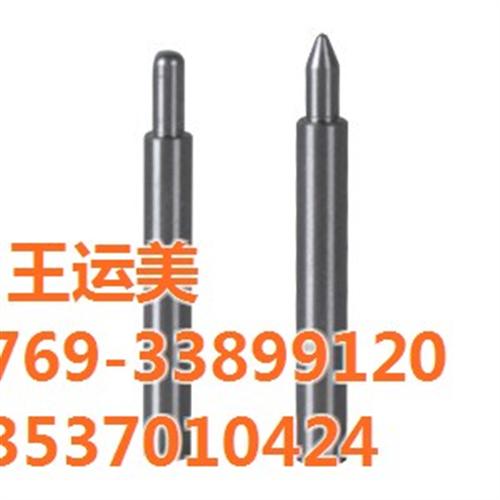

定位销 直杆小口径型 公差选择型 平头型/球面型/锥头R型

由上面 确定的数据代入公式有：0.017+0.036=0.053≤1/3*0.2=0.067 △D=0.+0.053=0.353

所以上面确定的∮10h9定位销误差符合要求。

6.夹紧装置的设计

夹紧方案：设计一个宽头压板，在压板上设计两个与M10螺钉配合的内螺纹孔，然后在底板上对应位置设计一个同样配合M10螺钉的内螺纹孔，然后用一个M10的螺钉进行限位装配，然后用另一个螺钉进行旋紧压紧。

夹紧装置：宽头压板，M10的螺钉。

7.夹紧力的计算

铣刀;

材料：T10 齿数：14

铣削力的计算：

P=120 ap^0.85 af^0.75 D^-0.73 aw n^0.13 z

定位销 直杆小口径型 公差固定型 平头型/球面型/锥头R型

3.定位方案与定位元件

定位方案：以定位销内控轴线为设计基准和定位基准，在底板上设计一个配合直径为10mm的圆柱定位销的孔，装配对应的定位销并以其轴线进行限位基准进行定位，然后设计一个配合直径为3mm的短圆柱定位销孔，装配对应的定位销限制工件的一个旋转自由度。

定位元件：底板，∮10的定位销，∮3的定位销。

4.自由度分析

底板限制 X,Y两个方向的旋转自由度和Z一个方向的移动自由度。 ∮10的定位销限制X,Y两个方向的移动自由度。

∮3的定位销限制Z一个方向的旋转自由度

大头平头型定位销

定位销在模具中应用最为广泛。

包括冲压模具，注塑模具等等。他们的精密度都要求的特别高，而如果是仅仅靠螺栓来固定模板的话肯定是不行，所以只有借助定位销来达到定位的目的，或是防止安装位置、方向的错误等等。

在一些机械运动的设备中都有一定的应用，主要用于基于二维空间的位置确定。

1、产品有多种规格，不同规格的价格不一样，买前请联系询价；

2、产品有部分规格和型号有库存，但有部分没有库存；买前请咨询库存和交期；

3、产品接受非标件定做，报价根据图纸、数量报价，购买前请报数量，方便给您报的报价！
