技术参数

远传式sf6气体密度继电器

额定工作电压

是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

直流电阻

是指继电器中线圈的直流电阻，可以通过万能表测量。

吸合电流

是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

释放电流

是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

触点切换电压和电流

是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

测线圈

可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。

测量吸合电压和吸合电流

找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。

测量释放电压和释放电流

也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10~50%，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。

电符号

数字式sf6气体密度继电器

继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：

动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。

动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。

转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。

选用

先了解必要的条件：

①控制电路的电源电压，能提供的最大电流；

②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。

选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。 查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。

注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。

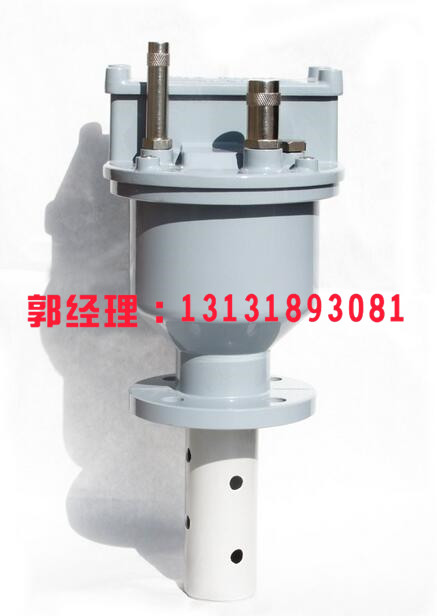

内部故障

当变压器内部出现匝间短路，绝缘损坏，接触不良，铁芯多点接地等故障时，都将产生大量的热能，使油分解出可燃性气体，向储油柜方向流动。当流速超过气体继电器的整定值时，气体继电器的档板受到冲击，使继电器跳闸，从而避免事故扩大，这种情况通常称之为重瓦斯保护动作。当气体沿油面上升，聚集在气体继电器内超过30ml时，也可使气体继电器的信号接点接通，发出警报，发生轻瓦斯保护。如某台35kV、4.2MVA的主变压器，轻瓦斯保护一天连续动作两次，色谱分析为裸金属过热，经测直流电阻为分接开关故障，吊芯检查发现分接开关的动静触点错位2/3，这是引起气体继电器动作的根本原因。
