型号：      GJH型卡箍式接头                 关键字：     卡箍式管接头（焊接式）     描　述：     卡箍式管接头（焊接式）执行原煤炭部标准，适用于室内、矿山井下以及温差变化不大、两个管接头间距小于10M的管道系统中，起柔性连接作用。  产品名称：     KRJ/GJJ型煤矿卡箍接头     产品型号：     KRJ/GJJ     产品简介：     本产品适用于室内、埋地或矿山井下以及温差变化不大、两个管接头间距小于10米的管道系统中，起连接作用。在设计选用时，按0.75E计算伸缩量，按0.75θ计算转角。     公直径DN     钢管外径D     间隙h     最大允许偏转角     A     Max~Min     螺栓规格     重量KG     公称压力MPa     40     48     5     2°     65     85~80     M10*50     1.25     4.0     50     57     6     3°     65     88~82     M10*50     1.50     4.0
 70     76     6     3°     68     90~84     M10*60     1.80     4.0     80     89     6     3°     68     90~84     M10*60     2.25     4.0     100     108     8     4°     72     92~84     M10*80     2.88     4.0     125     133     8     2°     75     92~84     M14*80     3.50     4.0
 150     159     10     3°     78     94~84     M14*90     4.65     4.0     200     219     12     4°     80     96~84     M14*100     7.60     2.5/4.0     250     273     12     3°     80     98~86     M16*100     11.2

我公司是专业的管道接头和设备的制造商，主要产品有：食用水快接头，管箍接头，抱箍接头。

产品用途：适用于食用水及温度变化不大，两个管接头间距小雨10m的管，道中起柔性连接作用。在设计选用时按0.75E计算伸缩景，按0.75G计算专用。主要用于煤矿，给水，排水，输气，灌浆和埋于地下的管道。

主要分为：沟槽式和焊接式接头

管道快速接头和管箍的结构原理：把要连接的两根钢管用沟槽机开槽，开槽后去掉毛刺对齐，将C型防老化密封圈放倒两根钢管的结合部，胶圈外部安装上紧固铁圈，用鱼尾螺栓上紧即可。基本原理是利用管道的压力，将密封圈紧固在管道上，压力越大，胶圈封圈就贴的更紧，以此达到管道密封和连接的作用。

快速接头型号和类别：基本分无缝管和镀锌管两种类型的高压和低压快速管接头。

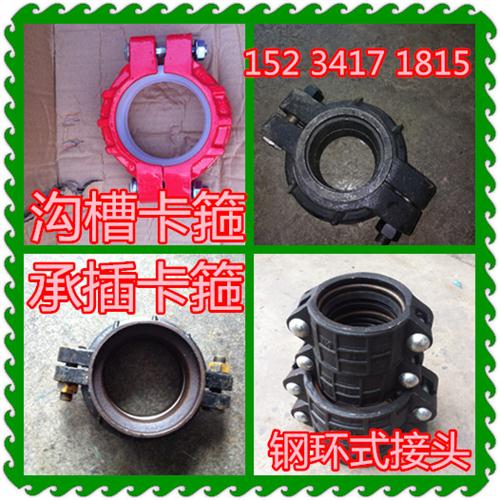

卡箍分类介绍：

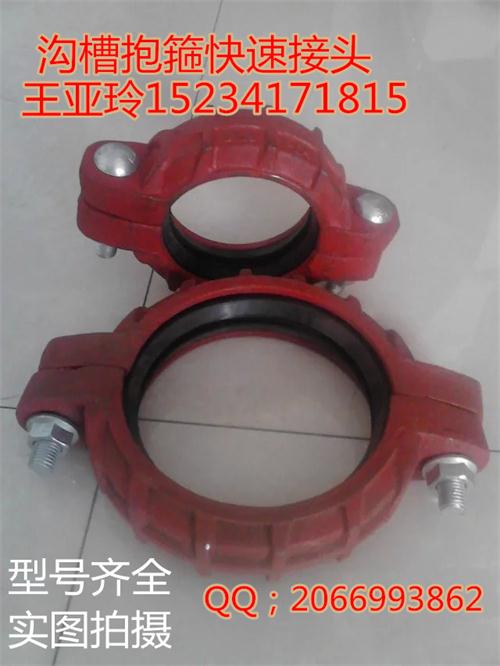

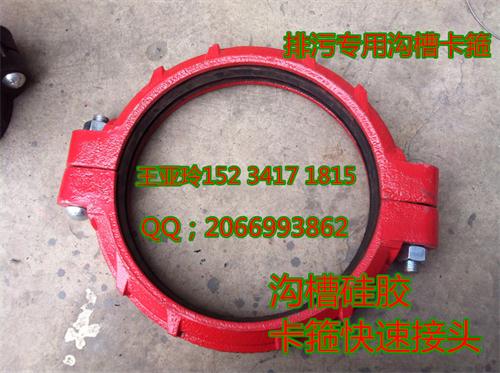

1.沟槽式食用水卡箍接头：山西万泽锦达供应的主要是有螺栓和橡胶密封圈以及外卡组成，主要用在小口径管道的快速连接，这种连接需要在管道上面开槽，所以一般适宜在室内使用，比如商场等，这些地方的管道通常是无缝钢管制造，出厂时在两端就已经开槽，所以连接时只需要填上橡胶密封圈，直接将外卡用螺栓上紧在管道外面就行，这种卡箍连接方便快捷，但是前期工作必须做好，如管道开槽等，但是此种卡箍使用在小口径管道，管道压力比较低，密封性能不是太好，管道开槽必须和卡箍配合很紧密，才能做到不渗漏。不适用在大口径管道连接，管道必须固定否则容易脱落供应卡箍式柔性伸缩接头。

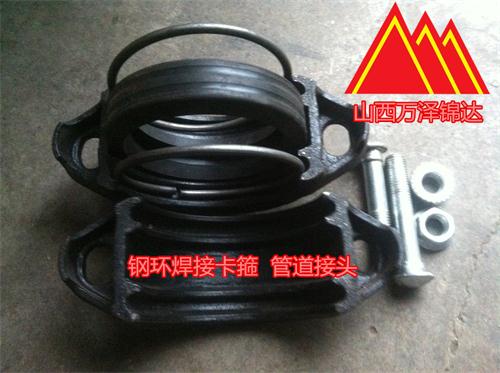

2.环式食用水卡箍接头：环式卡箍式柔性接头也是最近几年才出现在市场上面，主要接头以Φ109来介绍，就是DN100主要有四根螺栓，和两半抱卡以及橡胶密封圈和两个刚环，环式卡箍接头重点利用的是刚环，此种刚环主要是由圆钢卷制，在卡箍安装时焊接在管道两端，起到一定的阻挡作用，这样防置好橡胶密封圈后就能安装抱卡，经四根螺上紧就行。此种卡箍接头是沟槽式卡箍和管端卡箍的中间体，主要用在一般压力管道的快速连接，成本低，安装维修方便，特适用在大量的卡箍连接工程，是一般的管端卡箍接头工作量的1/3。降低了工作成本，但是此种卡箍的密封性还不是最好，适用在一般要求的工程中供应卡箍式柔性伸缩接头。

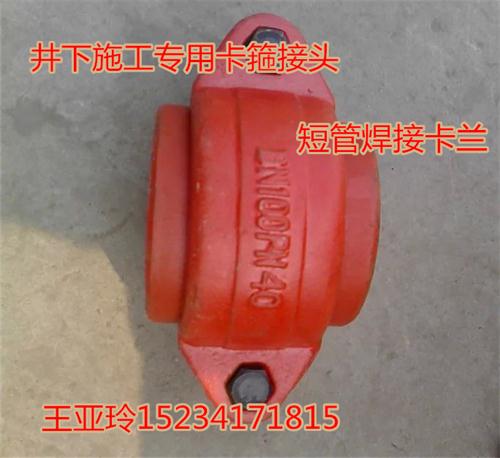

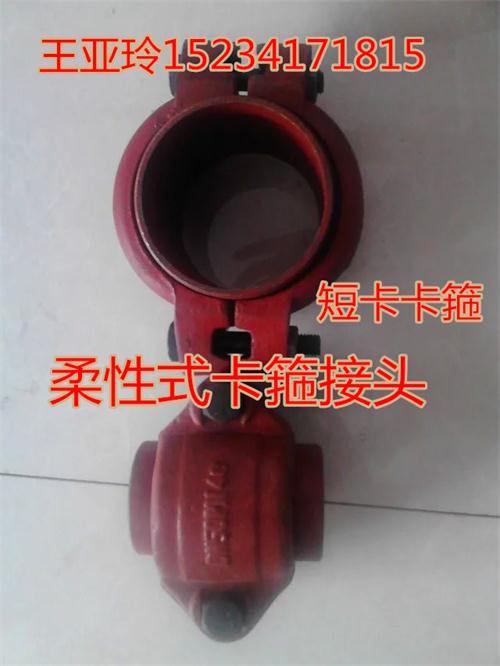

3.带管端的卡箍接头：带管端的卡箍接头是最老式的卡箍接头，一般叫大间隙肩式卡箍接头，主要用在大口径高压管道上面，具有很强的适用性能补偿管道误差和位移，具有柔性连接的作用，是一般的焊接管道连接和法兰连接无法相比的，保证管道在长时间运行的稳定性，不用人为的调节管道，此种卡箍式柔性管接头主要有两个管端和抱卡以及密封圈组成，安装时将管端焊接在管道的两边，调整管道间的距离，防止柔性橡胶密封圈后将卡箍安装在上面，上紧螺栓就行，只要试压时不漏水，在运行时利用介质对密封圈的压迫，管道连接就更加紧密。相比于前面两种卡箍接头，此种卡箍式柔性管接头连接比较麻烦，但是连接紧密，基本不会漏水，并且适用各种环境各种压力管道，大间隙卡箍接头利用自身的间隙能吸收补偿管线的位移和曲折，所以此种卡箍叫柔性联接器，我公司一般主打此类产品，用在各种工矿管道，市政管道，山西万泽锦达矿山机械设备有限公司此类卡箍为铸造，采用消失模铸造，精密度价高非一般厂家钢板卷制的卡箍接头无法相比的，一般的卷制卡箍密封性较差，抱卡比较窄很容易脱落漏水，所以铸造卡箍式柔细管接头还是比较使用和可靠的。卡箍接头的分类有3种，山西万泽锦达矿山机械设备有限公司工程师把性能和结构都简单的介绍了，用户根据自己管道的特点选择合适的卡箍接头安装使用来连接管道。
