AD称重模块  PLC工业称重A/D模块  测量结果可通过总线串行方式输出，以方便上位机进行运算处理。该A/D  转换模块，可适用于各种模拟传感器、AD  控制系统、数字式仪器仪表等。该模块的接口类型为半双工RS-485  接口和  RS232  接口,  用户可以通过配件将232接口很方便的转换为其他通信方式。
第二章  特性及指标
AD模块的主要特性：
?    工作电压6.5V…12V  DC；
?    RS-485  或RS-232  串口传输(每次通信只能选择一种通信方式)；
?    支持地址查询：1—32地址；
?    标准低通数字滤波；
?    数字化标定；
?    特性参数非易失性存储；
?    测量速率可选择；
?    所有设定工作都通过串口完成；
?    测量数值输出收敛快、稳定；
?    可设置动态抖动强度；
?    测量信号最大量程：  +10mV  ~+5V；
?    最高测量分辨率：20万内码每毫伏；
?    数据输出速度：240、120、60、30、15、7、6、3（如果有其他速度需要，请联系。最大可以做到1600）；
?    波特率：1200bps、2400  bps、4800  bps、9600  bps、19200  bps、38400  bps  …(可选)最高可达57600(默认)；
?    带有恢复出厂设定的硬件配置,  如果忘记密码或者配置错误,可以通过恢复出厂设定。如图1所示，将跳线接到重置，重启后便可恢复出厂设置，恢复后请将跳线接回原位。（出厂默认通信参数：波特率57600，无奇偶校验，一位停止位，8位数据位，设备地址为1）；
?    工作电压：6.5V…12V  DC；
?    工作电流(仅AD模块)：约35--65mA(视处理器运算量而不同)；
?    使用温度范围：-40℃～+70℃；
?    存储温度范围：-60℃～+90℃；
?    AD  模块裸板尺寸(mm)：60×60×1.6(长×宽×高)；
?    AD模块塑壳尺寸(mm)：65×62×24(长×宽×高)；

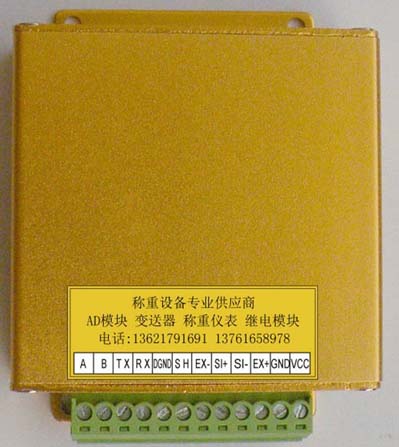

?    VCC：供电电源  +（正）注：模块工作电压为：12V-6.5V
?    GND：供电电源  -（负）
?    EX+：传感器供桥电压正（传感器输入+）
?    EX-：传感器供桥电压负（传感器输入-）
?    SI+：传感器信号正（传感器输出+）
?    SI-：传感器信号负  （传感器输出-）
?    SH：传感器屏蔽
?    DGND：RS232通信的接地端
?    RX：  RS232通信的接收端
?    TX：  RS232通信的发送端
?    A:  485通信接口
?    B：485通信接口
注意:  232  和  485  不要同时使用,  否则会发生错误.
