双组份环氧树脂AB胶，温度传感器灌封胶 ,电子仪器仪表灌封硅胶、LED大功率工矿灯灌封胶、HID安定器灌封胶，LED模组防水密封胶， LED铝基板散热导热硅脂

LED电源导热灌封硅胶，线路板防水密封胶，LED洗墙灯密封胶联系人：朱江 13600551602

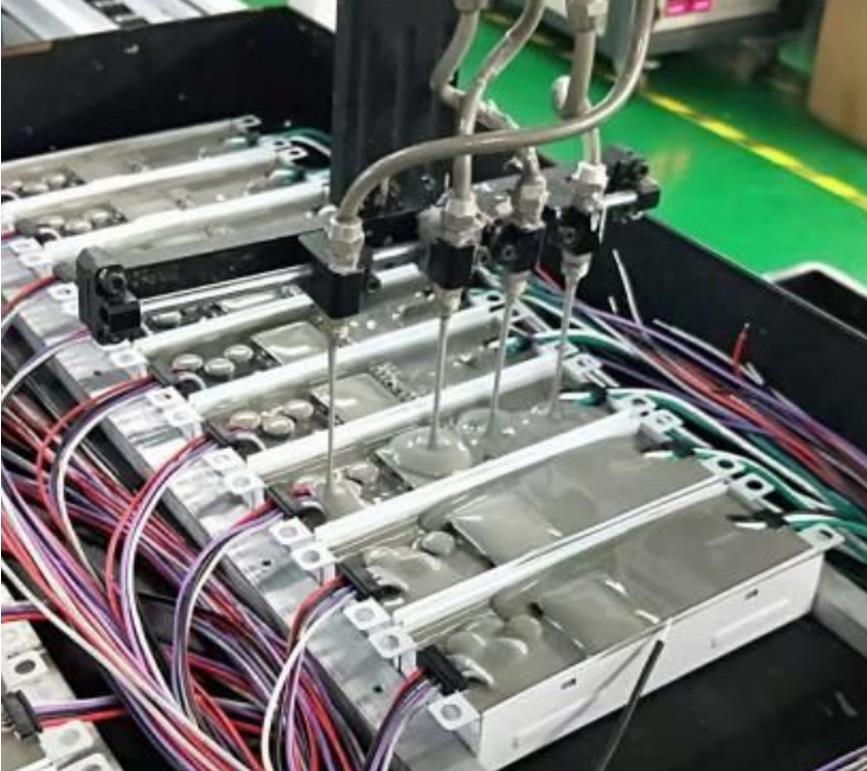

环氧灌封胶是用于有硬度要求的模块和线路板的封闭保护的双组分环氧胶，
  可室温或加热固化，固化方热量少，收缩率低；该胶固化后无色透明，电气性能
  ,有较好的耐水性。 颜色有黑色、白色、透明，以下是透明的说明：

  n 常规性能
  测试项目
  测试方法或条件
  A
  B
  外观

  目测
  无色或浅蓝色透明液体
  无色液体
  密度
  25℃ g/cm3
  1.12~1.13
  0.94~0.96
  粘度
  25℃ mpa.s
  1000~1500
  300~500
  保存期限

室温通风
  一年
  n 使用工艺
  项目
  单位或条件
  A / B
  混合比例
  重量比
  2:1
  体积比
  1.68:1
  操作时间（分钟25℃，100g）
  20～40
  固化条件 (100g)
  24h/25℃或16h/40℃
  或2h/80℃
  n 固化后特性
  A/ B
  硬度
  Shore-D
  >75
  剪切强度
  Mpa,钢/钢
  >10
  介电常数
  25℃,1.2MHz
  3.1±0.1
  介质损耗角正切
  <0.02
  使用温度范围
  ℃
  -40～80

  导热系数
  W/m.K，25℃
  /
  固化收缩率
  ％
  <0.8
