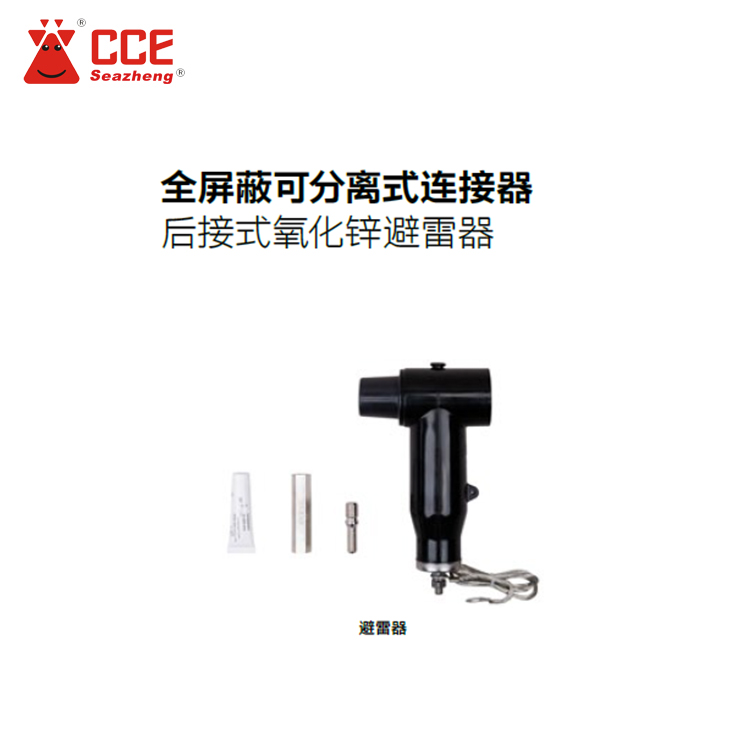

ABB 全屏蔽可分离式连接器后接式氧化锌避雷器

产品特点

. 全屏蔽可触摸结构，保障运行人员人身安全

. 可直接与ABB T型前接头直接连接，无需适配连接器，缩短安装长

度，适应于狭小紧凑空间

. 可紧凑式安装，无相间距要求

. 安装方式可水平，垂直及任意角度安装

. ***工厂出厂测试

主要技术规范

GB/T 12706.4

IEC 60502.4

额定参数

. 系统电压 34kV

. 持续运行电压 24kV

. 标称放电电流 5kA

. 冲击残压 《90kV

. 工频耐压/5分钟 54kV

. 热短路电流 23A

. 动态短路电流 85.5kA

0KVABB 户内终端CSTI121-3A ABB户内终端 CSTI122-3A ABB户内终端CSTI123-3A ABB户内终端CSTI124-3A ABB户内终端CSTI125-3A

ABB户外终端 CSTO121-3A ABB户外终端 CSTO122-3A ABB户外终端CSTO123-3A ABB户外终端CSTO124-3A ABB户外终端CSTO125-3A

ABB 中间接头JS-A121-3 中间接头 JS-A122-3 中间接头JS-A123-3 中间接头JS-A124-3

20KVABB户内终端 CSTI241-3A ABB户内终端CSTI242-3A ABB户内终端CSTI243-3A ABB户内终端CSTI244-3A ABB户内终端CSTI245-3A

ABB电缆头户外终端 CSTO241-3A ABB户外终端CSTO242-3A ABB户外终端CSTO243-3A ABB户外终端CSTO244-3A ABB户内终端CSTO245-3A

ABB 中间接头JS-A242-3 ABB 中间接头 JS-A243-3 ABB 中间接头 JS-A244-3 ABB 中间接头JS-A245-3

10kV电缆中间接头

规格型号

10KV三芯冷缩式中间头G1J1-123 25-50

10KV Three-Core Cable Joints G1J2-123 70-120

G1J3-123 150-240

G1J4-123 300-400

G1J5-123 500-630

10KV单芯冷缩式中间头G1J1-121 25-50

10KV Single-Core Cable Joints G1J2-121 70-120

G1J3-121 150-240

G1J4-121 300-400

G1J5-121 500-630

35kV电缆中间接头

规格型号

适用电缆截面

35KV三芯冷缩式中间头G1J1-403 50-95

35KV Three-Core Cable Joints G1J2-403 120-185

G1J3-403 240-400

G1J4-403 500-630

35KV单芯冷缩式中间头G1J1-401 50-95

35KV Single-Core Cable Joints G1J2-401 120-185

G1J3-401 240-400

G1J4-401 500-630
