02
28
2022
万佳原-半油性珍珠镍工艺 可剥油墨 感光油墨
来源:[深圳万佳原精化科技股份有限公司]
联系人：赵先生
手机：15915487880
电话：0755-84805531
传真：0755-84805531
QQ：843694337
Email：843694337@qq.com
地址：广东省深圳市深圳市龙岗区
品牌：
价格：面议
元/
供应地：广东省深圳市
产品型号：

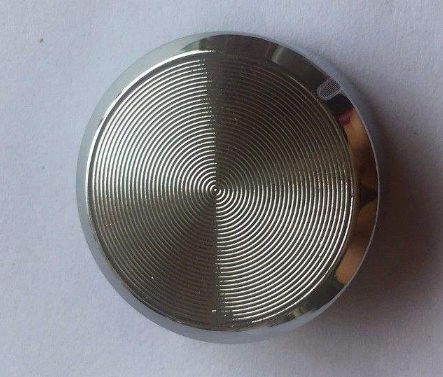

一﹑特点
1. 色泽清亮，砂感细腻柔和，金属感强，立体感强，不易被指纹污染，高低位一致，镀层分布均匀，亮、哑度及砂之粗细可调节。
2. 出砂快，时间短，镀液稳定长效，15-30天无需处理，连续生产能保持砂感﹑色泽一致，无黑点、亮点。
3. 表面活性高，套铬容易，工艺简单，操作方便，无需额外设备。配和我司之高耐腐蚀性三价铬，可真正做到环保和高性能的完美结合。
4. 本工艺属半油性长效珍珠镍。
二、WJY-STNI-6半油性珍珠镍镀液的配制
1．注入60%的纯水到洗净的缸中，加热至60度。
2．加入所需的硫酸镍，氯化镍及硼酸，搅拌使其完全溶解。
3．加入0.5-1 ml/L双氧水保温数小时，再加入活性碳1-2g/L，搅拌数小时。
4．过滤镀液至清洁的镀槽，同时以1V电压做低电流电解6-8小时。
5．调整PH值至操作范围后，加入纯水至所需容积。
6．边搅拌边加入开缸剂A，辅助剂B及走位剂C。
7 . 将所需的砂剂S1用纯水稀释20倍，边搅拌边缓慢加入。
8 . 将所需的砂剂S2、S3用纯水稀释20倍，边搅拌边缓慢加入。
9 . 持续搅拌镀液10分钟后将镀液静止电解10-20分钟，便可开始试镀。
10 . 生产时建议用磁力泵循环搅拌。
三、WJY-STNI-6半油性珍珠镍镀液的控制及维护
镀液的基本成份要定期分析，并调节至工艺范围，每天操作前应做赫尔槽试验以调整添加剂含量达到状况，或参照如下添加量生产调整。
来源：万佳原油墨
