12
24
2021
镀锡高温变色的原因和预防-万佳原WJY-PT150锡保护 可剥油墨 感光油墨
来源:[深圳万佳原精化科技股份有限公司]
联系人：赵先生
手机：15915487880
电话：0755-84805531
传真：0755-84805531
QQ：843694337
Email：843694337@qq.com
地址：广东省深圳市深圳市龙岗区
品牌：
价格：面议
元/
供应地：广东省深圳市
产品型号：
关于纯锡高温变色机理有多种解释,目前比较可靠的有以下几种：
1.镀层含碳量或者说有机杂质含量高
测试发现,变色样品的含碳量明显偏高,也就是说,镀后药水可能没有清洗干净，或者说镀层中的有机杂质夹杂是变色的一个重要原因!

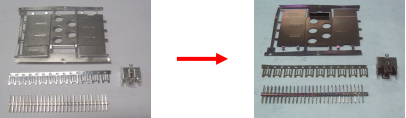

过炉前 过炉后
2.镀层表面氧化
纯锡易生成氧化锡(SnO, SnO2)，随著温度及时间增加，氧化膜持续增厚，外观颜色加深。氧化速率与温度、氧浓度及锡晶粒大小(晶粒愈细反应愈快)有关，故在高温熔融时氧化速率更是常温的数倍。
氧化锡易溶于硫酸èSnO(solid)+6H++3SO42-→SnSO4(aqueous)+3H2O+2SO2(gas), 因此变色表面可以稀硫酸洗掉。严重变色的氧化膜厚度较厚且相同厚度下氧化程度较多。
3.锡膜厚影响：
在IR reflow过程中氧化速率发生在锡熔融时，故若锡在其熔融态的时间愈长氧化(变色)愈严重，进一步可推论再结晶速率愈快氧化(变色)愈轻微，因此锡膜厚愈厚则表层锡处在熔融态的时间较薄锡长，故氧化变色严重。
针对以上问题，我们建议：
1.选取合适的药水使镀层夹杂杂质少
2.定期对药水进行净化处理
3.强化镀后清洗
4.控制镀锡膜厚
5.改进后处理工艺,在镀锡中和后加一步保护剂工艺.万佳原WJY- PT 150是一款针对锡层在高温下耐热的防变色处理剂, 不影响锡层功能。经此工艺处理后,能形成均匀稳定的表面结构,抑制电子元件放置过程中和回流时的变色问题,保护锡镀层的焊锡性.此工艺可作为光亮镀锡工艺、亚锡工艺以及锡合金工艺的后处理工艺.
