特点：

耐强碱,可耐高温30%以内碱性蚀刻液30分钟。适用于喷涂或网印生产，涂膜表面均匀，无气泡或针孔，硬化速度快，显像精细度高，性能优异。

工艺流程：

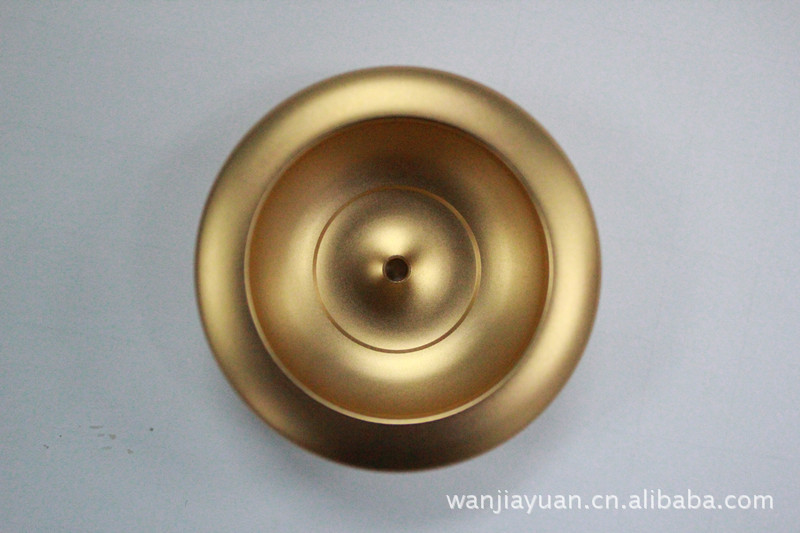

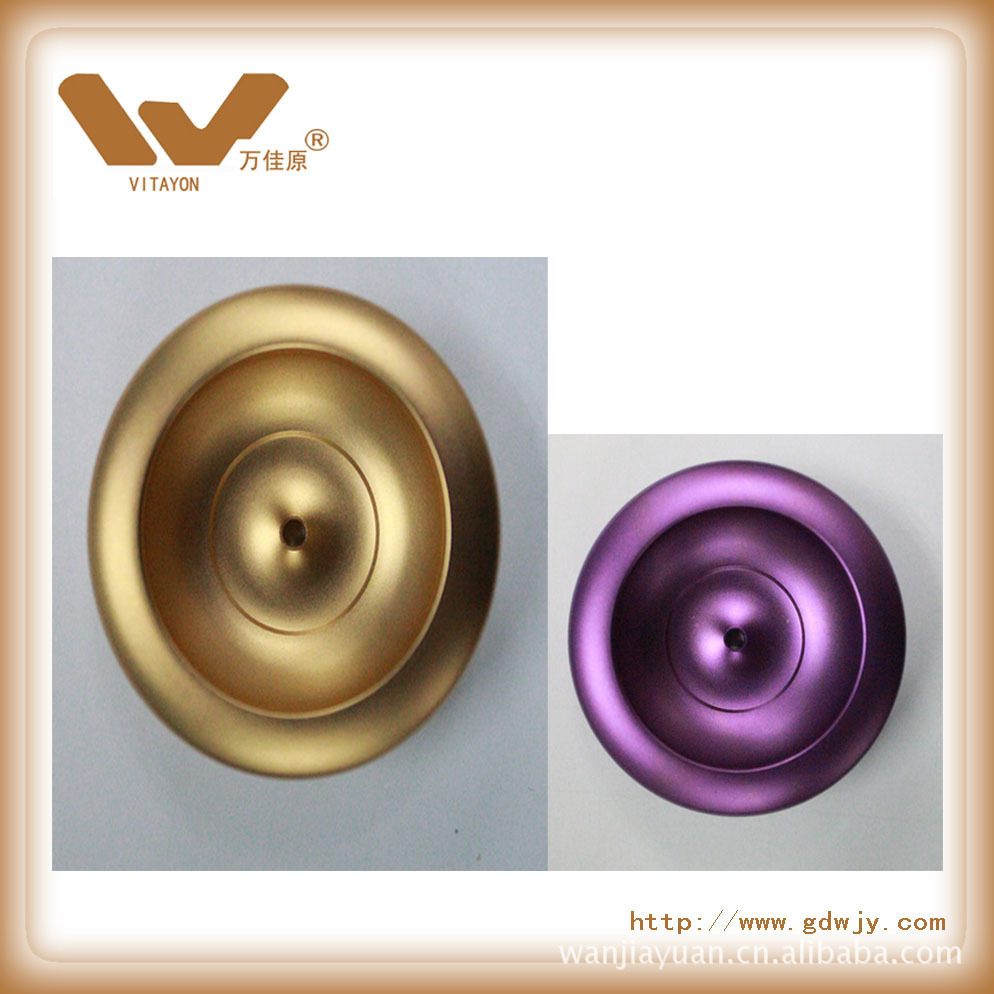

上挂—除油—水洗—碱咬—水洗—中和（除灰） —水洗—化学抛光—水洗—氧化—水洗—染色—水洗—封孔—水洗—烤干—下挂 。

技术特性：

油墨操作参数：

1、前处理：产品表面除油，除蜡等；

2、开油： 使用前均匀搅拌，静置于5-10分钟，生产时可加入我司专用稀释剂调整粘度（可按1：0.7比例或按具体情况添加稀释剂），若使用其它稀释剂，使用前需做生产匹配实验。

3、喷涂：要求油墨干燥膜厚20-30um;网印可采用77T-100T网版印刷；

4、预烤： 热风循环干燥80℃-100℃/15-25分钟；

5、曝光： 8-10格，（21格曝光尺）；

6、显像：0.8%-1.2% Na2CO3溶液冲洗，压力约2KG/ cm2，温30℃±2 ；

7、二次曝光：800-1200 mj/cm2 或者后烤： 150℃/30分钟 ；

8、阳极氧化；

9、油墨去除：用我司专用铝材脱漆水3-5分钟；

注意事项:

1． 贮存期限：在25℃以下通风干燥的暗室，密封油墨可保存半年，不允许在白光或日光下长时间操作或贮存。

2． 此产品可原油使用，如需要调整粘度时，请使用此产品专用稀释剂，使用前需搅拌3-5分钟，静止10分钟左右。

3． 产品表面清洗干净对油墨在基材上的附着力有关键性影响，因此需对基材清洁及无氧化层进行彻底的前处理。

4． 若不慎接触皮肤或眼睛，须立即以肥皂及大量清水冲洗，或及时就医。

5． 本品为可燃物，贮存及使用场所禁止烟火。
