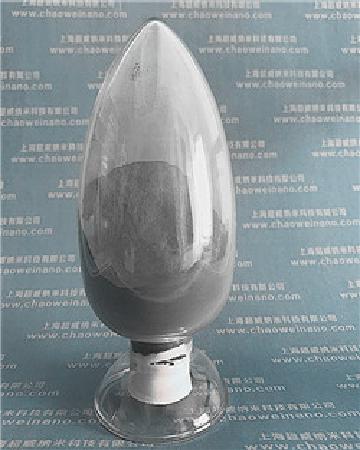

纳米碳化钼粉 http://www.cwnano.com/a/tanhuawu/48.html

技术参数

主要特点
纳米碳化钼、超细碳化钼粉通过可变电流激光离子束气相法制备，属密排六方晶格（a=3.004?,c=4.722?），亦有面心立方晶格（晶格常数4.14?）,无氧酸与碳化钼不起反应，但溶于硝酸和王水，并析出碳。密度为9.18g/cm3，熔点2690±500C。具有较高熔点和高硬度、良好的热稳定性和机械稳定性、极好抗腐蚀特性。
应用领域
1纳米碳化钼、超细碳化钼粉可以作为涂层材料使用，也可以作为添加材料使用，广泛应用于各种耐高温、耐磨擦和耐化学腐蚀等领域；
2超细碳化钼可以和超细碳化钨混合，加入适当的镧系，烧结成硬质合金生产方法，可以得到粘结相分布良好、致密和细化的碳化钼基硬质合金。
技术支持
公司可以提供纳米碳化钼、超细碳化钼粉在硬质合金、粉末冶金等中的应用技术支持，具体应用咨询请与销售部人员联系。咨询邮箱sales@cwnano.com QQ 892050749
包装储存
本品为惰气包装，应密封保存于干燥、阴凉的环境中，不宜长久暴露于空气中，防受潮发生团聚，影响分散性能和使用效果。
产品资料、技术咨询、索样：
联系人：李经理（Mr.Li）
电话：13918946092 微信：13918946092  QQ1752423251邮箱：sales@cwnano.com
