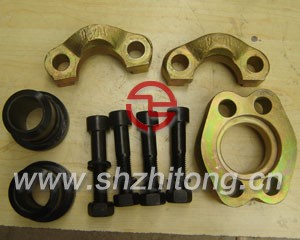

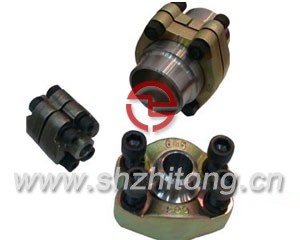

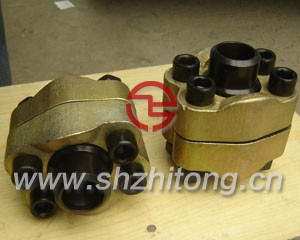

分体法兰是法兰的一种又称对开法兰,主要用于液压机械中常和接管配套使用,
分体法兰规格:DN15-DN80,类型分:A型, B型, C型, D型, E型, F型, H型, V型,八种。压力分：轻型和重型即:3000PSI,6000PSI二种，制造标准：JB/ZQ4187 材质有:20#,304,316L。
技术说明:
尺寸规格：1/2“~5"
压力等级：3000psi、6000psi
连接形式：Type A 、 Type B 、Type C、Type D 、Type E 、Type F
产品材料：碳钢(Carbon Steel)、 不锈钢(Stainless Steel)
制造工艺：锯切、热处理、模锻、机加工
制造标准：SAE、JB/ZQ4187-97、SN532
液压方法兰标准:
1. JB/ZQ4187-97A型分体式高压法兰；
2. JB/ZQ4187-97B型分体式高压法兰；
3. JB/ZQ4187-97C型分体式高压法兰；
4. JB/ZQ4187-97D型分体式高压法兰；
5. JB/ZQ4187-97E型分体式高压法兰；
6. JB/ZQ4187-97F型分体式高压法兰；
7. JB/ZQ4485-97高压法兰；
8. JB/ZQ4486-97直通法兰；
9. JB/ZQ4487-97直角法兰；
10. JB/ZQ4488-97中间法兰；
11. JB/ZQ4489-97法兰盖；
12. 凸面对焊钢制法兰（根据JB/T82.1-94）；
13. 对焊钢法兰尺寸（PN=6.3Mpa）（JB/ZQ4461-97）；
14. 对焊钢法兰尺寸（PN=10Mpa）（JB/ZQ4462-97）；
15. 对焊钢法兰尺寸（PN=15Mpa）（JB/ZQ4463-97）；
16. 对焊钢法兰尺寸（PN=25Mpa）（JB/ZQ4464-97）；
17. 对焊钢法兰尺寸（PN=31.5Mpa）（JB/ZQ4465-97）；
18. 对焊钢法兰尺寸（PN=40Mpa）（JB/ZQ4466-97）；
19. 凸面板式平焊钢制法兰（根据JB/T81-94）；
20. 凸面钢制管法兰盖（根据JB/T86.1-94）；
21. 凸面钢制法兰盖（PN=6.3Mpa）（JB/ZQ4483-97）；
22. 凸面钢制法兰盖（PN=10Mpa）（JB/ZQ4484-97）；
结构尺寸图:
Type A型分体法兰结构图/（SAE标准AFA/AFKV
Type B、C、D型分体法兰结构图/（SAE标准AFKB/AFKC）
Type E、F型分体法兰结构图/（SAE标准AFAB/AFH/AFV）
A型—附接法兰 Type A attached flange
JB/ZQ4187-97
B型—连接法兰 Type B jointed flange
JB/ZQ4187-97
04
10
2021
分体法兰 高压法兰
来源:[至同管件]
联系人：郑先生
手机：18368886812
电话：021-51601889
传真：021-52210867
QQ：416593982
Email：shun0012@126.com
地址：上海上海市嘉定区安亭镇新源路155弄16号
品牌：至同
价格：面议
元/只
供应地：上海上海市
产品型号：DN15-DN80
公称通径
工作压力
Do
d
A
T
L
M
螺钉
O型密封圈
重量
Mpa
max
max
GB 70(8.8)
GB 3452-1
Kg/套
DN
NPS
max
3000PSI法兰
15
1/2
21
20
14
17.5
38.1
30
24.3
M8x25
19x3.55
0.32
20
3/4
21
30
20
22.3
47.6
35
32.2
M10x30
25x3.55
0.47
25
1
21
38
28
26.2
52.4
40
38.5
M10x30
32.5x3.55
0.56
32
1.1/4
21
42
33
30.2
58.7
45
43.7
M10x35
37.5x3.55
0.81
40
1.1/2
21
48
42
35.7
69.9
50
50.8
M12x35
47.5x3.55
1.1
50
2
21
60
52
42.9
77.8
60
52.8
M12x35
56x3.55
1.39
65
2.1/2
17.5
76
65
50.8
88.9
70
74.9
M12x40
69x3.55
1.86
80
3
14
89
81
61.9
105.4
80
90.9
M16x45
85x3.55
3.18
100
4
3.5
114
106
77.8
130.2
80
115
M16x50
112x3.55
5.32
125
5
3.5
140
132
92.1
152.4
80
140.5
M16x55
136x3.55
6.16
6000PSI法兰
15
1/2
41
20
14
18.2
40.5
40
24.6
M8x30
19x3.55
0.35
20
3/4
41
30
20
23.8
50.8
45
32.5
M10x35
25x3.55
0.66
25
1
41
38
28
27.8
57.2
50
38.8
M12x40
32.5x3.55
0.93
32
1.1/4
41
42
33
31.8
66.7
55
44.5
M14x45
37.5x3.55
1.98
40
1.1/2
41
48
42
36.5
79.4
60
51.8
M16x50
47.5x3.55
2.56
50
2
41
60
52
44.5
98.8
70
67.6
M20x60
56x3.55
5.44
65
2.1/2
32
89
65
58.7
123.8
75
89.5
M24x80
69x3.55
9.44
80
3
32
114
81
71.4
152.4
80
114.5
M30x100
85x3.55
17.63
公称通径
工作压力
Do
d
A
T
L
M
螺母
螺钉
O型密封圈
重量
Mpa
max
max
GB6170
GB 70(8.8)
GB 3452-1
Kg/套
DN
NPS
max
3000PSI法兰
15
1/2
21
20
14
17.5
38.1
60
24.3
M8
M8x40
19x3.55
0.42
20
3/4
21
30
20
22.3
47.6
70
32.2
M10
M10x40
25x3.55
0.89
25
1
21
38
28
26.2
52.4
80
38.5
M10
M10x45
32.5x3.55
1.08
32
1.1/4
21
42
33
30.2
58.7
90
43.7
M10
M10x45
37.5x3.55
1.55
40
1.1/2
21
48
42
35.7
69.9
100
50.8
M12
M12x50
47.5x3.55
2.08
50
2
21
60
52
42.9
77.8
120
52.8
M12
M12x50
56x3.55
2.7
65
2.1/2
17.5
76
65
50.8
88.9
140
74.9
M12
M12x60
69x3.55
3.89
80
3
14
89
81
61.9
105.4
160
90.9
M16
M16x70
85x3.55
5.12
100
4
3.5
114
106
77.8
130.2
160
115
M16
M16x80
112x3.55
10.9
125
5
3.5
140
132
92.1
152.4
160
140.5
M16
M16x80
136x3.55
12.1
6000PSI法兰
15
1/2
41
20
14
18.2
40.5
80
24.6
M8
M8x45
19x3.55
0.67
20
3/4
41
30
20
23.8
50.8
90
32.5
M10
M10x50
25x3.55
1.27
25
1
41
38
28
27.8
57.2
100
38.8
M12
M12x65
32.5x3.55
1.92
32
1.1/4
41
42
33
31.8
66.7
110
44.5
M14
M14x70
37.5x3.55
3.85
40
1.1/2
41
48
42
36.5
79.4
120
51.8
M16
M16x80
47.5x3.55
4.8
50
2
41
60
52
44.5
98.8
140
67.6
M20
M20x100
56x3.55
10.69
65
2.1/2
32
89
65
58.7
123.8
150
89.5
M24
M24x130
69x3.55
18.04
80
3
32
114
81
71.4
152.4
160
114.5
M30
M30x140
85x3.55
33.64
