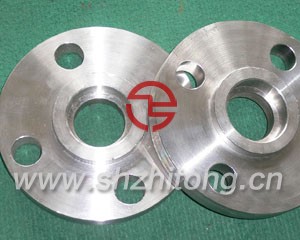

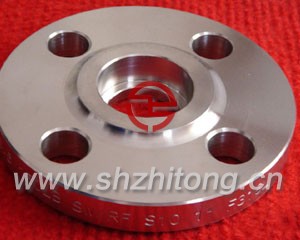

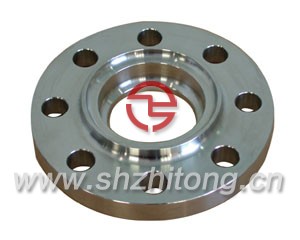

承插焊法兰全称为承插焊钢制管法兰，英文名称：Socket Welding Flange。
承插焊法兰带颈的一端内孔上开有一段承插孔，管子插入法兰盘承插孔内，在法兰片背面焊一圈焊住,另一端用螺栓与别的法兰连接，适用小口径,高压,高温管道连接方式。产品广泛应用于化工、造船、制药、治金、机械、冲压弯头食品等行业。
密封面形式 :
突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)
材质 :
碳钢（Carbon Steel）:ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70；
不锈钢（Stainess Steel）: ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金钢（Alloy Steel）: ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；
制造标准 :
ANSI B16.5、HG20619-1997、GB/T9117.1-2000—GB/T9117.4-200、HG20597-1997
尺寸范围:
美洲体系钢制管法兰适用范围
04
10
2021
承插焊法兰 上海承插焊法兰
来源:[至同管件]
联系人：郑先生
手机：18368886812
电话：021-51601889
传真：021-52210867
QQ：416593982
Email：shun0012@126.com
地址：上海上海市嘉定区安亭镇新源路155弄16号
品牌：至同
价格：面议
元/片
供应地：上海上海市
产品型号：DN10-80
欧洲体系钢制管法兰适用范围
密封面型式
公称压力PN/MPa
（bar）
1.0
1.6
2.5
4
6.3
10
（10）
（16）
（25）
（40）
（63）
（100）
突面(RF)
DN10-50
凹凸面(MFM)
榫槽面(TG)
密封面型式
公称压力PN (MPa)
(Class)
2.0
5.0
11.0
15.0
26.0
Class 150
Class 300
Class 600
Class 900
Class 1500
突面(RF)
DN15-80
(1/2"-3")
凹凸面(MFM)
-
DN15-80
榫槽面(TG)
DN15-80
(1/2"-2.1/2")
环连接面(RJ)
DN25-80
(1/2"-3")
(1"-3")
