承插活接头由圆钢或钢锭模锻成型后机加工的管道连接件，它的连接形式分承插焊接，承插焊接是将钢管插入承插孔内进行焊接，因此，被称为“承插活接头”。
承插活接头的品种有等径和异径。
承插活接头由插口、承口、承插槽等组成，其特征在于在插口上有承插槽，插口、承口分别位于两端；与现有技术相比，设计合理、操作简单、实用性强，提高操作质量与便捷性。

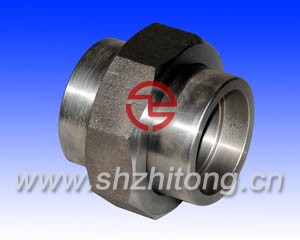

Socket Union
承插活接头参数表：
Socket Bore
Socket
Threaded
Socket
Threaded
上述尺寸符合MSS SP-83、BS3799标准。
Above dimensions acc.to the standard of MSS SP-83、BS3799
04
10
2021
承插活接头 不锈钢承插活接头
来源:[至同管件]
联系人：郑先生
手机：18368886812
电话：021-51601889
传真：021-52210867
QQ：416593982
Email：shun0012@126.com
地址：上海上海市嘉定区安亭镇新源路155弄16号
品牌：至同
价格：面议
元/只
供应地：上海上海市
产品型号：DN6-80
承插活接头结构图：
活接头
公称通径 Nominal Diameter
外径Outside Diameter
壁厚Wall Thickness
承插孔径
流通孔径Water way Bore
承插孔深度Depth of Socket
公称装配长度Length AssemNominal
Dmin
Cmin
d1
d2
Jmin
L
DN
NPS
承插焊
螺纹
承插焊
螺纹
承插焊 Socket
承插焊、螺纹
Socket & Threaded
承插焊 Socket
承插焊、螺纹
Socket & Threaded
6
1/8
21.8
14.7
3.2
2.5
10.65
6.43
10
41.4
8
1/4
21.8
19
3.3
3.1
14.1
9.45
10
41.4
10
3/8
25.9
22.9
3.5
3.2
17.55
13.51
10
46
15
1/2
31.2
27.7
4.1
3.8
21.7
17.07
10
49
20
3/4
37.1
33.5
4.3
4
27.05
21.39
13
56.9
25
1
45.5
41.4
5
4.6
33.8
27.74
13
62
32
1.1/4
54.9
50.5
5.3
4.9
42.55
35.36
13
71.1
40
1.1/2
61.5
57.2
5.6
5.1
48.65
41.2
13
76.5
50
2
75.2
70.1
6.1
5.6
61.1
52.12
16
86.1
65
2.1/2
91.7
85.3
7.7
7.1
73.8
64.31
16
102.4
80
3
109.2
102.4
8.4
7.7
89.8
77.27
16
109
