承插弯头 三通 四通  承插三通  承插四通

当前位置: 首页> 石油、化工> 化工机械> 化工管道及配件
来源:[至同管件]
联系人：郑先生
手机：18368886812
电话：021-51601889
传真：021-52210867
QQ：416593982
Email：shun0012@126.com
地址：上海上海市嘉定区安亭镇新源路155弄16号
品牌：至同
价格：面议 元/只
供应地：上海上海市
产品型号：DN6-100

承插弯头、三通、四通，主要是由圆钢或钢锭模压锻造毛坯成型，然后经车床机加工成型的一种高压管道连接配件。是锻制承插系列管件的重要部分。
按照形式分为45°承插弯头和90°承插弯头；三通、四通有等径和异径之分。
      主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高、尺寸精密等部门及领域。

弯头，三通，四通结构图：

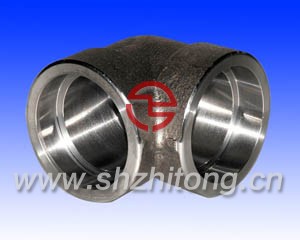

承插弯头
Socket Elbow
45° 弯头
45° Elbow

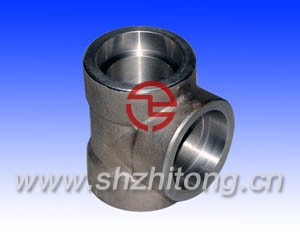

承插三通
Socket Tee

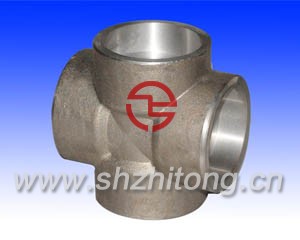

承插四通
Socket Cross
弯头，三通，四通参数表：
 
公称通径Nominal Diameter  
 
承插孔深度Depth of Socket  
 
承插孔直径Dimension
of Socket  
 
壁厚
Wall ThicknessCmin
中心至承插孔底Center to Bottom of Socket
A
90°弯头、三通、四通
90°Elbow、Tee、Cross
45°弯头
45°Elbow
DN
NPS
Jmin
d1
3000LB
6000LB
9000LB
3000LB
6000LB
9000LB
3000LB
6000LB
9000LB
Sch80
Sch160
XXS
Sch80
Sch160
XXS
Sch80
Sch160
XXS
6
1/8
10
10.7
3.2
3.5
-
11
11
-
8
8
-
8
1/4
10
14.1
3.3
4
-
11
15
-
8
8
-
10
3/8
10
17.5
3.5
4.4
-
13
15
-
8
12
-
15
1/2
10
21.8
4.1
5.2
8.2
16
19
25
11
13
16
20
3/4
13
27.4
4.3
6.1
8.6
19
22
28
13
14
18
25
1
13
34.2
5
7
10
22
27
32
14
18
22
32
1.1/4
13
42.9
5.3
7
10.6
27
32
35
18
21
22
40
1.1/2
13
48.3
5.6
7.8
11.2
32
38
38
21
25
25
50
2
13
61.1
6.1
9.5
12.2
38
41
41
25
29
29
65
2.1/2
16
76.9(73.8)
7.7
12.5
-
41
57
-
29
32
-
80
3
16
89.8
8.3
13.8
-
57
64
-
32
35
-
100
4
19
115.5
9.4
-
-
66
-
-
42
-
-
备注：
1、承插壁厚外围平均值不低于所列值，最小值仅限于局部区域。
2、每种规格的上下值分别代表最大、最小尺寸。

上述尺寸符合GB/T14383、SH3410、HG/T21634、JIS B2316、ASME B16.11、BS3799标准。
Above dimensions acc.to the standard of GB/T14383、SH3410、HG/T21634、JIS B2316、ASME B16.11、BS3799
