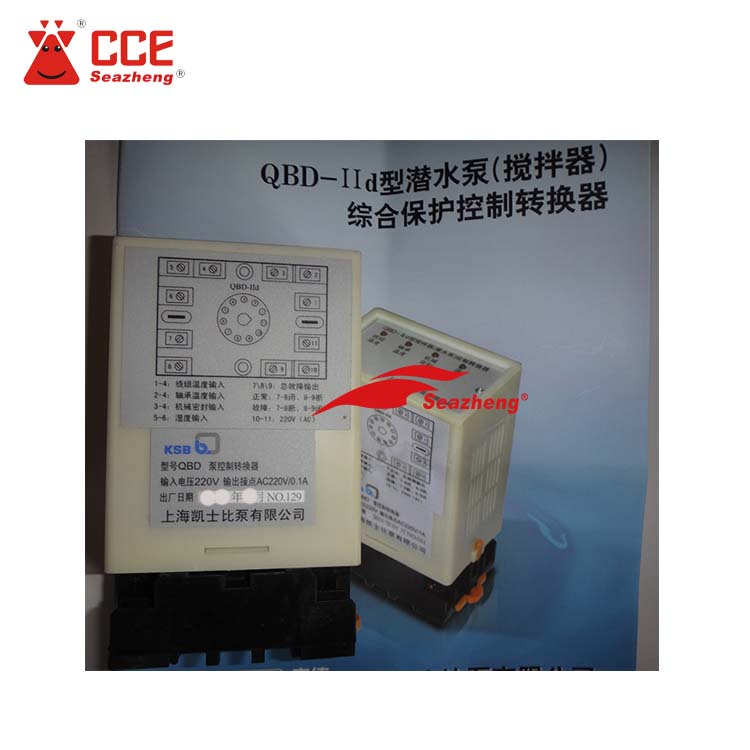

QBD-Ⅱd 型潜水泵(搅拌器)综合保护控制转换器

原上海凯士比泵（现上海煤科）

相关型号产品： QBD-I    QBD-IID    QBD-IIA

1    主要用途与适用范围

QBD-Ⅱd 型潜水泵(搅拌器)综合保护控制转换器（以下简称转换器） ，系 KSB 公司专为潜水泵(搅拌器)配套的选购件，实现潜水泵(搅拌器)的综合保护功能。转换器具有电机绕组温度监测保护，轴承温度监测保护，湿度监测保护及机械密封泄漏监测保护功能。

2    主要规格及技术参数

2.1 技术参数：

2.1.1 输入信号：

一路热敏电阻 电机绕组监测

一路铂电阻 电机轴承温度监测

一路电流 电机腔湿度监测

一路接点 密封腔泄漏监测

2.1.2 输出接点： 交流 220V/0.1A 直流 24V/1A

2.2 正常使用环境条件：

2.2.1 环境温度：-5~+40℃

2.2.2 相对湿度：10~75%

2.2.3 周围环境中不具有腐蚀性气体

2.3 供电电压： 交流 220V 电压允差 85~110% 50Hz

2.4 外形及底座安装尺寸(图 4)

2.4.1 外形尺寸：80×50×132 (长×宽×高)

2.4.2 安装尺寸：两孔距 40 (安装孔 2-φ4)或导轨安装

3    原理及框图

QBD-Ⅱd 型转换器由电源、检测比较电路、输出电路 (见图 1)，转换器接受潜水泵(搅拌器)内置的传感器信号，进行参数的测量、比较，输出工作指令信号。当潜水泵(搅拌器)正常工作时，所有红灯都灭；当潜水泵(搅拌器)发生故障时，转换器将输出故障信号，对应的红灯亮

4  使用和接线

4.1 严格按图 2 的端子号接好所有线。如果某项传感器不用，则应将该传感器的对应输入端短接。例如：没有电机绕组温度传感器，则将转换器 1、4 端子短接，湿度传感器 5、6 端子不可短接。

4.2 总故障继电器为无源触点输出，故障时 7、8 断开；8、9 闭合。不通电时 7、8 闭合，8 、9 断开。

5  注意事项：

转换器内部均为电子线路，不能用兆欧表测量其绝缘电阻！

6  质量保证

本产品质保期为一年，在质保期内，非人为因素造成的损坏可调换。

7  产品附件

产品合格证、使用说明书、产品质保卡。
