怎样使用弹簧安装方法

1.A型

上吊杆一端与根部相连;另一端用螺纹拧入弹簧支吊架顶板螺孔内，并用螺母锁。花篮螺母下端与管道吊杆上端用螺纹相连，旋转花篮螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。

2.B、C型

弹簧支吊架上端与吊杆或吊板相连，吊杆、吊板另一端生根在钢梁或楼板上。其他与A型相同。

3.D型

用螺栓将弹簧支吊架固定在钢梁或楼板上，吊杆穿过吊架本体与管道相连，旋转顶部螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。

4.E型

用螺栓将弹簧支吊架固定在钢梁或楼板上。其他与A型相同。

5.F型

用螺栓将弹簧支吊架底板固定在基础、钢梁或楼板上，顶部支撑水平管道或弯道底部。当现场实际支撑高度与设计提供安装高度有出入时，可转动荷重柱进行微调。其微调量为Lmax与Lmin之间。弹簧型号VS30F0~9为±6mm、VS30F10~24为±12.5mm，弹簧型号VS60F、VS90F、VS120F、VS150F、VS180F分别为±25mm。

6.G型

旋转花篮螺母，使固定在钢梁或楼板上的吊杆拉紧，将吊架调整到设计的安装高度，再用螺母将花篮螺母锁紧。

　管道支吊架从字意上可理解为管道支架与管道吊架两种形式。管道支架：是为了支撑管道处于正常位置，保证管道的负荷有效的传递到结构上的管道部件。

　　管道支吊架的表现形式：

　　1、有焊接在管道上的，

　　2、也有卡箍、抱卡等，

　　3、还有弹簧支架、弹簧吊架等。

　　管道支吊架的设计每个设计院都有标准的管道支架图集，设计根据管道支架受力状态和布置选择。

　　一、托架是为了保证管道有足够的位置，如保温等，也可以保证管道的力量均匀的分部在结构上，而不是简单的线接触。托架的分类：

　　托架可分为滑动托架，固定托架等，也就是人们常说的滑动支座与固定支座。

　　二、导向支架的表现形式是具有限位。导向功能的支架，有导向块，属于组合支架。

　　三、支腿一般材料用管道，所以俗称支腿，其实也是托架的一种。

　　支腿的分类：

　　支腿可分为固定与滑动之分。

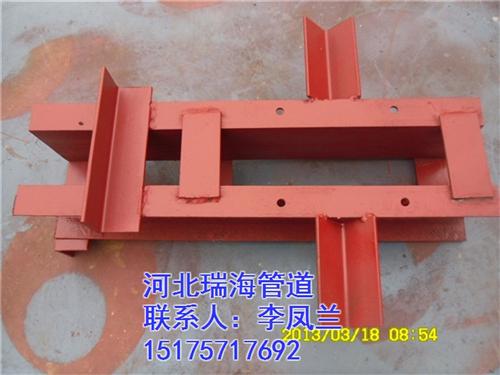

　　四、滑托也就是滑动支架，滑动支座，滑动管托。

瑞海管道滑动支座适用范围

和使用方法

1、滑动支座按管道布置方式分为水平管式、立管式及弯管式三大类；

2、滑动支座按运行使用温度分为热管道、常温管道和冷管道三大类；

3、滑动支座适用管道外径Dn25～Dn4000mm，热温度0℃～560℃，冷温度0℃～－200℃，轴向位移0～400mm，径向位移0～200mm，荷载范围0～3350KN。
