单组份灌封胶 H907-D

一、概说：

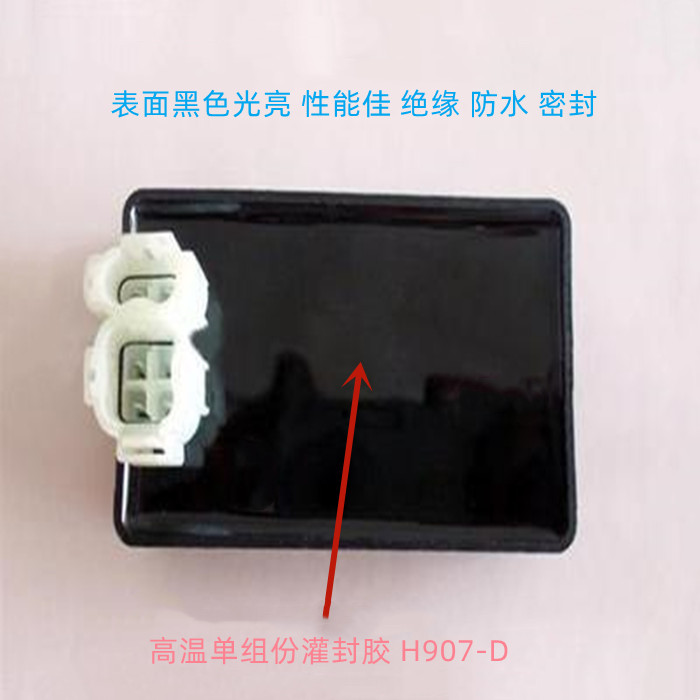

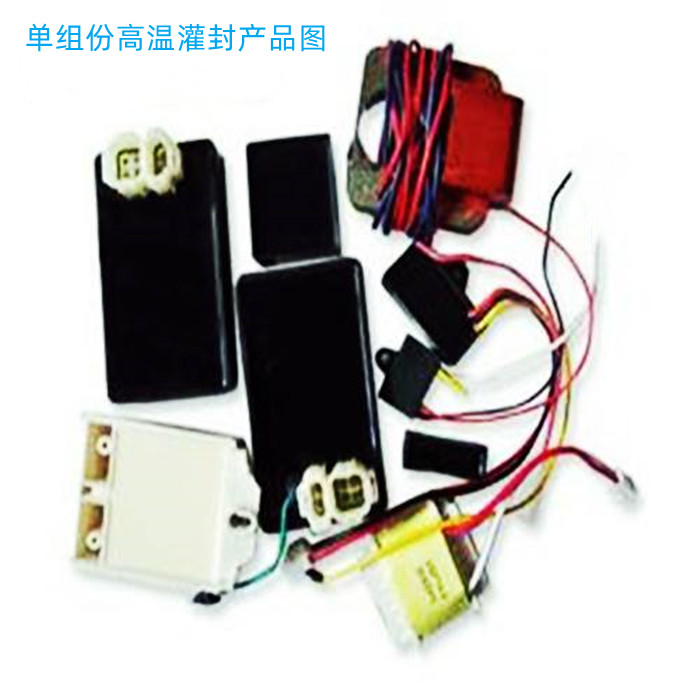

H907-D系非溶剂型单组份环氧树脂产品，具有低线膨胀系数及耐高温、抗冲击、耐震动、硬度高等特性。对于金属、陶瓷、玻璃、纤维制品及硬质塑胶之间的封装粘接，有优异的粘接强度及密封性能；推荐用于各类电子元器件、网络变压器、金属部件、磁性元件、光电器件、电器产品、机电产品、汽车零部件、电力设备等之灌封、密封、保护、防水、防潮、绝缘等，具有较高之耐温性及保密性。

二、外观及物性：

外  观              粘稠膏状体                                  颜  色                   黑色、灰色、白色

                              比  重（25℃）       1.4-1.5                                 粘  度（25℃）       4,000-6,000 cps

                   保存期限       25℃/ 1个月，0-5℃/ 2个月             包  装                       1KG 、5KG

三、固化条件：

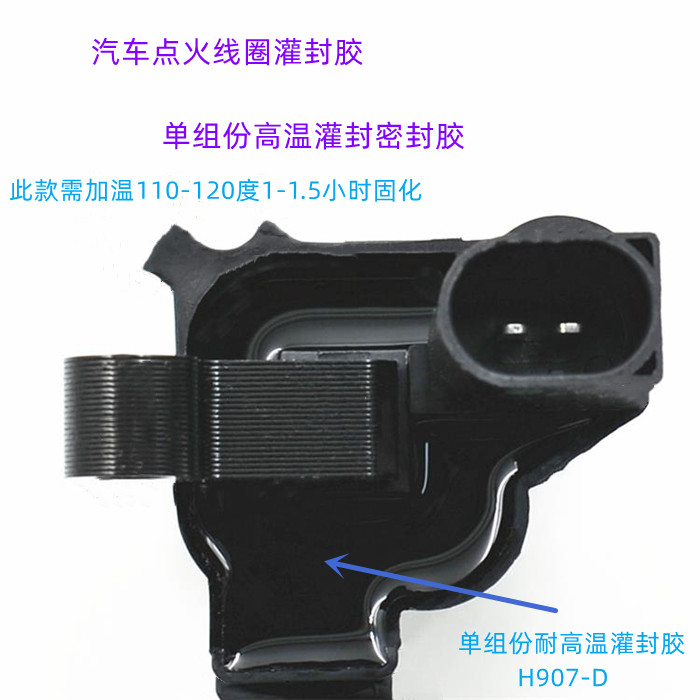

110-120度1-1.5小时 （点胶量少时，可适当提高烤胶温度加速固化，具体依产品实验方可操作）

四、固化物特性：

体积电阻       Ω-cm      4.7×10¹⁴        表面电阻         Ω-cm       5.8×10¹³

                        硬  度       Shore  D     85-90            耐热温度          ℃         150-180

                      抗拉强度       kg/cm²       5.2              抗弯强度        kg/mm²      11.3

                       吸水率        24H  %      0.3           绝缘破坏电压      kv/mm      16-18

                    防水、绝缘

五、使用及注意事项：

                  1、点胶部位应保持清洁、干燥；批量使用前应小量试用以了解胶水固化要求及特性要求；

2、作业场所应保持阴凉通风，因个人体质及环境变化问题，个别人员在接触胶水后会出现过情况，对此建议对胶水易过的人员尽量少接触，其它人员也应作好相应保护；接触胶水后应及时用酒精或清水冲洗，情况严重者应及时就医；

3、胶液在固化过程中，受加热的影响流动性会变大，请尽量保持被施胶产品与粘接部位保持水平摆放；

4、由于该产品是受热会发生的化学产品，因此环境温度对产品品质影响很大，请将产品保存在低温环境中，以确保产品的稳定性及品质，如果未能低温保存，在使用过程中产品容易出现流胶或粘接强度下降的现象；

5、存放于冰箱的胶水，放入前检查胶水包装桶盖是否盖严，以防止水气进入；用前须提前拿出胶水放于室温解冻8-12小时，解冻期间不能打开包装桶盖，以免因瓶内外温度差而使胶水表面凝结水气，使用前须对胶水整桶进行搅拌；未用完的胶水须密封好于室温存放，如室内温度高于（>25℃）时可再次放入冰箱存放；开盖使用后的胶水建议在2-3天内用完；

6、对于单组份胶水在冬天气温较低的情况下，有一定的机率会出现结晶情况，这种情况和夏天硬化完全是不一样的；使用时只需要将胶水放入70-80度的烤箱中预热30-40分钟左右，等胶水完全化开充分搅拌揉捏均匀后方可继续使用，不影响其特性；

7、胶水在使用过程中若感觉胶水较浓，不好操作，切记不可自行添加稀释剂或其它化学试剂，可要求我司对胶水黏度进行调整。
