磁芯中柱软胶 H907-HF-Z

一、概说：

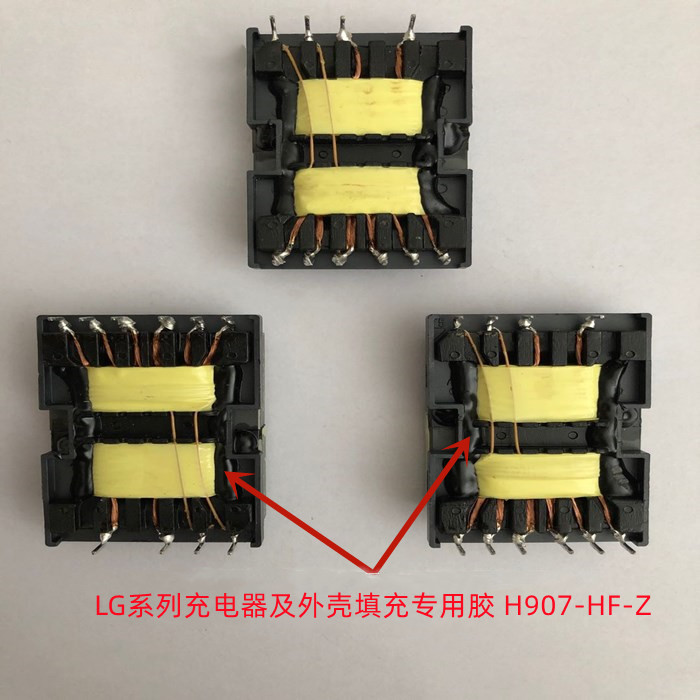

H907-HF-Z系单组份含环氧树脂高弹性粘接剂，广泛应用于电子元器件、电工电器、机电五金、磁性元件、光电产品、汽配组件等之粘接固定，对于金属、陶瓷、玻璃、纤维制品及硬质塑胶之间的封装粘接，有优异的粘接强度；磁芯中柱填充，在高温下具有较高之触变性，硬化后固化物具有很高的弹性、良好的粘接性能、优良的电气性能以及优越的防振动性能。

二、外观及物性：

外   观                粘稠膏状体                           颜   色                  黑色

                              比   重（25℃）         1.4-1.5                          粘   度（25℃）     40,000-60,000 cps

                    保存期限        25℃/ 1个月，0-5℃/ 2个月       包   装                1KG 、5KG

三、固化条件：

 115-120度1.5-2小时

四、固化物特性：

体积电阻         Ω-cm         5.2×10¹³                   硬  度      Shore  D      45-55

                   热线膨胀系数     cm/cm/℃     2.5×10^-6/℃           接力强度     kg/cm²        25-35

                铁芯与铁芯粘接强度     KG          > 15

五、使用及注意事项：

                   1、点胶部位应保持清洁、干燥；批量使用前应小量试用以了解胶水固化要求及特性要求；

2、作业场所应保持阴凉通风，因个人体质及环境变化问题，个别人员在接触胶水后会出现过情况，对此建议对胶水易过的人员尽量少接触，其它人员也应作好相应保护；接触胶水后应及时用酒精或清水冲洗，情况严重者应及时就医；

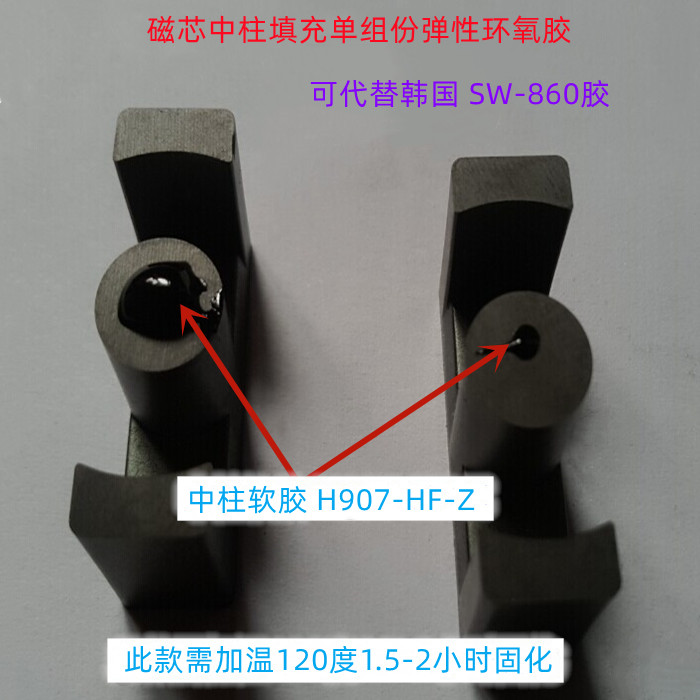

3、用作磁芯中柱填充时，建议点胶量为中柱空间的80%左右，不宜点胶过满；

4、推荐烘烤温度为120度2小时，对于有些烤箱较大、烘烤产品数量过多或烤箱温度不均的建议烘烤时间适当延长30-60分钟。对于不同产品须小量试产得出其最终固化的时间，中柱填充因热量传导需要时间，因此，也建议适当延长烘烤时间，具体因根据产品结构大小实验为准；

5、胶水须一次性烤干，一次性未烤干的胶水后继续烘烤将很难烤干，后续想烤干须根据产品结构之不同可能会花非常长的时间（具体须根据不同产品进行测试），对于一次未烤干的胶水切记不要浸凡立水、绝缘漆或其它化学液体，以免胶水与其反应而永烤不干；

6、胶水开罐使用前先对胶水整桶进行搅拌均匀，对于当天未用完之胶水盖好盖子密封，下次使用前也须先对胶水进行搅拌（防止胶水稀释剂和胶水其它成份分层造成胶水成份不均匀，影响固化效果，如各别产品很难烤干或永烤不干等）；用塑料袋包装的胶水，每次使用前须对袋子进行揉搓，以防止胶水分层造成固化不良；

7、胶水在使用过程中若感觉胶水较浓，不好操作，切记不可自行添加稀释剂或其它化学试剂，可要求我司对胶水黏度进行调整；低卤产品，在施胶过程中一定注意器具及其它有可能接触胶水的物品的清洁，低卤产品以防止胶水受到其它含卤产品的污染；

8、存放于冰箱的胶水，放入前检查胶水包装桶盖是否盖严，建议将胶水倒置于冰箱中存放，以防止水气进入；用前须提前拿出胶水放于室温解冻8-12小时，解冻期间不能打开包装桶盖，以免因瓶内外温度差而使胶水表面凝结水气，使用前须对胶水整桶进行搅拌；未用完的胶水须密封好于室温存放，不要再次放入冰箱存放；开盖使用后的胶水建议在2-3天内用完。
