无卤粘接胶 H907-HF-G

一、概说：

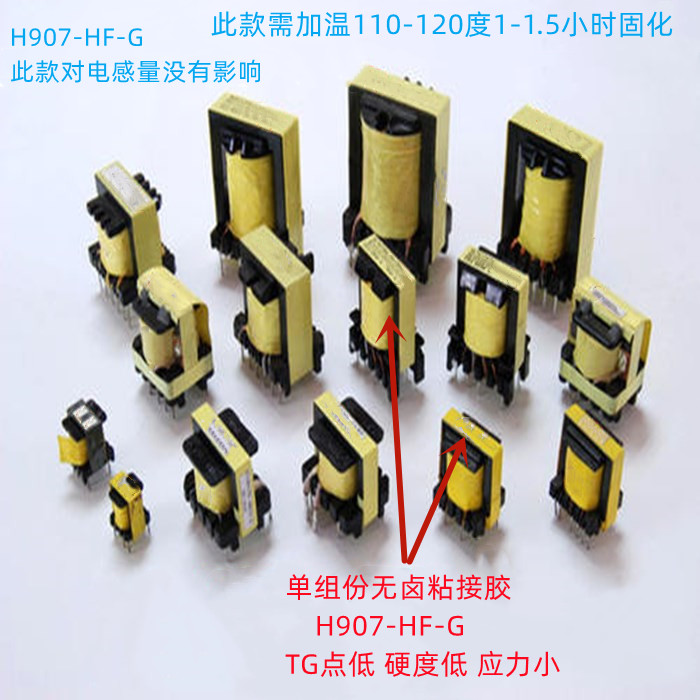

H907-HF-G系非溶剂型低应力单组份无卤环氧树脂产品，具有低线膨胀系数及耐高温、抗冲击、耐震动、粘接强度高、硬度高、柔韧性好等特性。广泛应用于电子元器件、电工电器、机电五金、磁性元件、光电产品、汽配组件等之粘接固定，对于金属、陶瓷、玻璃、纤维制品及硬质塑胶之间的封装粘接有优异的粘接强度；固化物TG点较低，在高温环境中具有较好的柔韧性，收缩应力较普通硬胶低；推荐用于电机马达、电路元器件、电感线圈、高低频变压器的铁芯骨架或磁芯的粘接固定。

二、外观及物性：

外  观               粘稠膏状体                            颜  色                  黑色

                             比  重（25℃）       1.4-1.5                             粘  度（25℃）    35,000-55,000 cps

                  保存期限       25℃/ 1个月，0-5℃/ 2个月         包  装               1KG 、5KG

三、固化条件：

 110-120度1-1.5小时

四、固化物特性：

体积电阻      Ω-cm         4.5×10¹⁵        表面电阻       Ω-cm       5.2×10¹⁴

                       硬  度       Shore  D        60-70              耐  温          ℃        130-150

                      抗拉强度       kg/cm²         5             热线膨胀系数       6.0×10^-5/℃

                     抗弯强度       kg/mm²        10                  吸水率        24H  %       0.3

               绝缘破坏电压     kv/mm        18-20             接着强度       铁---铁     160-180kg/cm²

五、使用及注意事项：

                  1、点胶部位应保持清洁、干燥；批量使用前应小量试用以了解胶水固化要求及特性要求；

2、作业场所应保持阴凉通风，因个人体质及环境变化问题，个别人员在接触胶水后会出现过情况，对此建议对胶水易过的人员尽量少接触，其它人员也应作好相应保护；接触胶水后应及时用酒精或清水冲洗，情况严重者应及时就医；

3、胶液在固化过程中，受加热的影响流动性会变大，请尽量保持被施胶产品与粘接部位保持水平摆放；

4、由于该产品是受热会发生的化学产品，因此环境温度对产品品质影响很大，请将产品保存在低温环境中，以确保产品的稳定性及品质，如果未能低温保存，在使用过程中产品容易出现流胶或粘接强度下降的现象；

5、存放于冰箱的胶水，放入前检查胶水包装桶盖是否盖严，以防止水气进入；用前须提前拿出胶水放于室温解冻8-12小时，解冻期间不能打开包装桶盖，以免因瓶内外温度差而使胶水表面凝结水气，使用前须对胶水整桶进行搅拌；未用完的胶水须密封好于室温存放，如室内温度高于（>25℃）时可再次放入冰箱存放；开盖使用后的胶水建议在2-3天内用完；

6、对于单组份胶水在冬天气温较低的情况下，有一定的机率会出现结晶情况，这种情况和夏天硬化完全是不一样的；使用时只需要将胶水放入70-80度的烤箱中预热30-40分钟左右，等胶水完全化开充分搅拌揉捏均匀后方可继续使用，不影响其特性；

7、胶水在使用过程中若感觉胶水较浓，不好操作，切记不可自行添加稀释剂或其它化学试剂，可要求我司对胶水黏度进行调整；低卤产品，在施胶过程中一定注意器具及其它有可能接触胶水的物品的清洁，以防止胶水受到其它含卤产品的污染，从而导致低卤胶水卤素超标。
