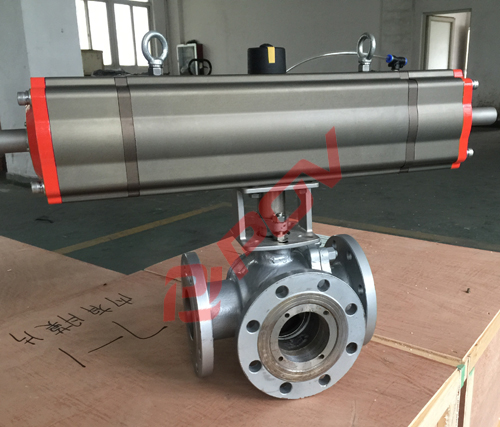

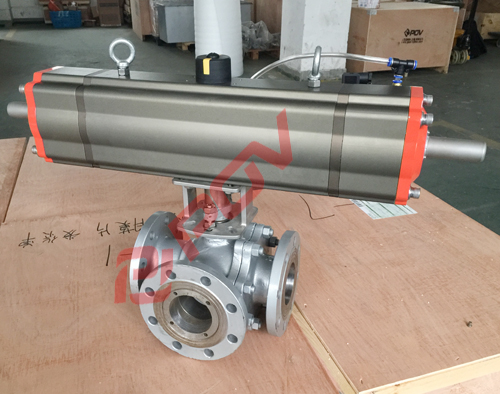

气动三通球阀3个位置 概述

气动三通球阀3个位置由3段式气动执行器和三通球阀组成，利用2个电磁阀来控制阀门位置。气动执行器可以实现0度，90度，180度三个位置

气动三通球阀3个位置 标准技术参数

阀  体

公称通径：DN15-DN300

阀体材质：WCB、304、316、UPVC

连接方式：法兰式、螺纹丝

压力等级：PN1.6-4.0MPa

结构形式：浮动球芯三通T型、三通L型

气动三通球阀3个位置 阀内组件

阀座密封：PTFE：-30℃～180℃

PPL ：-30℃～250℃

硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨

阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨

阀杆材质：304

适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

气动三通球阀3个位置 性能

防火结构设计

ISO5211标准直接与执行器安装

球芯与阀体之间防静电装置

阀杆防爆出设计

允许压差：小于公称压1.6Mpa

泄漏量：零泄漏

回差：±2.5%

气动三通球阀3个位置 设计制造标准

设计制造：GB/T12238-2008

连接标准：JB/T 79.1-1994

结构长度：GB/T12221-2005

压力试验：GB/T13927-2008

气动执行器：双作用。

气动三通球阀3个位置 控制原理图
