变量柱塞泵PV16 V50 AR22-FR01  CB-B63  CB-B100  CB-B40

当前位置: 首页> 石油、化工> 树脂用原料> 季戊四醇
来源:[武汉恒美达液压气动有限公司]
联系人:张先生
手机:18986173727
电话:027-59231028
传真:027-85830812
QQ:1602191234
Email:1602191234@qq.com
地址:湖北省武汉市武汉市经济开发区工业园
品牌:武汉恒美达液压气动
价格:1000.00 元/
供应地:湖北省武汉市
产品型号:PV270

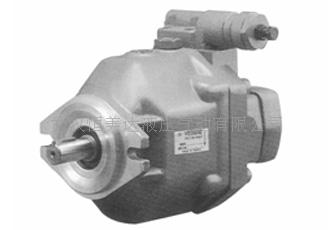

AR系列变量柱塞泵
产品特点
1、小型轻量化设计。
2、特殊合金材料,具低噪音、长寿命、省能源  特性。
3、适用于中压16MPa以下场合。
4、装配容易,可直接与电动马达连接,外行美观,小巧轻化。
型号说明
AR    16    01    -B    -F    S    R    K
型号说明    排量  m?/rev    控制方式    调压范围  MPa    安装方式    配管方向    旋转方向  (从轴侧看)    轴心型式
变量柱塞泵    16:15.8
22:22.2    01:压力补偿控制    B:1.2~7
C:1.2~16    F:法兰式    无记号:
后方出油
S:两侧出油
(特殊品)    R:顺时针方向
L:逆时针方向    K:平键
S:SAE
13齿DP16/32

规格表
型号    几何排量  m?/rev    最小调节流量  m?/rev    额定工作压力  MPa    调压范围  MPa    转数  rpm    重量  kg
                    最大    最小
AR16-FR01**    15.8    6    16    B:1.2~7
C:1.2~16    1800    600    9.8
AR22-FR01**    22.2    8.5    16        1800    600    9.8













PVS系列变量柱塞泵
产品特点
1、压力大小控制反应速度,结构简单,提升可靠性,故障维修少
2、调整机构简单,可获得快速截流特性
3、侧向压力平衡滑靴最适合用来排出流体
4、特殊形状之流体流出口,可降低噪音值
5、稳定动作之摇壹板,提高各种操控特性
型号说明
PVS    16    -A    1    -F    -R
型号说明    排量m?/rev    控制方式    调压范围    安装方式    旋转方向(从轴侧看)
变量柱塞泵    8、16、22、36、46、70    A(标准型)
B、C、D、E、F    0:1-4MPa
1:2-7MPa
2:3-14MPa
3:4-21MPa    F:法兰式
L:脚座式    R:顺时针方向
L:逆时针方向

规格表
型号    几何排量
m?/rev    流量(无负荷?/min)    额定压力
MPa    转数
rpm    重量
kg
        1000rpm    1200rpm    1500rpm    1800rpm        最大    最小
PVS08-A*-**    8.0    8    9.6    12    14.4    21    2000    500    8
PVS16-A*-**    16.5    16.    19.8    24.7    29.7    21    2000    500    12
PVS22-A*-**    22    22    26.4    33    39.6    21    2000    500    12
PVS36-A*-**    36    36    43.2    54    64.8    21    2000    500    23
PVS46-A*-**    46    46    55.2    69    82.8    21    2000    500    23
PVS70-A*-**    70    70    84    105    126    21    1800    500    40













PV系列高压变量柱塞泵
产品特点
1、新式斜板通轴结构,大型补偿活塞,使振动噪音,流量振动大幅改善。
2、刚性的结构和高转速低磨擦的构造,使油泵的寿命,效率更加理想化。
3、使用模组化设计,使控制机构更加多元化,设计者容易自行变化控制功能。
4、强力的通轴设计,可变联,多联或与其他油泵连接。
5、用于开式回路经由省能源泵控制系统的应用,可大幅改善电力消耗,油温的上升,系统精度与寿命。
6、广泛应用于车辆工业,船舶,锻压,轮胎机,注朔机,机床专用机。
使用注意事项
1、油泵使用安装位置,泄油口朝上,管路背压须低于0.2MPa单独回油箱。
2、最高压力使用,每一循环运转时间不超过6秒、液压油清洁规范,请参见使用说明书。
3、本公司提供多连油泵,亦可与其他形式油泵连结,连结方式采用标准的公制连接尺寸和SAE连接尺寸。
4、其他事项请参照本公司综合样本。
型号说明
型  号      额定压力
MPa    最高压力
MPa    排量
cc/rec    无负荷流量(¢/min)
1500rpm    负荷流量(¢/min)
1500rpm&35    转速  rpm    重量
(kg)
                        最高      最低
PV16
PV20
PV23    35    42    16
20
23    24
30
34.5    15.5
19.5
22.5    3000    300    19
PV32
PV40
PV46            32
40
46    48
60
69    31
39
45    2800        30
PV63
PV71
PV80
PV92            63
71
80
92    94.5
106.5
120
138    61.5
69.5
78
89.5    2800
2600
2500
2300        60
PV140
PV180            140
180    210
270    136
175    2400
2200        90
PV270            270    405    263    1800        172

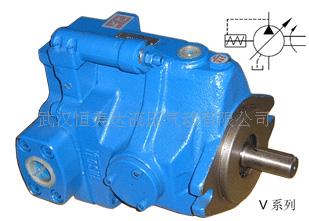

V系列变量柱塞泵
产品特点
1、V型柱塞泵,以独特设计斜盘变化角度功能,广泛应用于各种场所。
2、特殊设计,在全压力区内,保持低噪音功能。
3、由多种控制方式整合,能形成系统,具有省能源、小型化、低成本功能。
4、功率损失小,减低油温上升,可选配较小型油箱。
5、广泛应用于工具机,机床,锻压,朔胶成型机。

  型号说明
型  号      最高使用压力
MPa    排量      无负荷时之流量(¢/min)    压力调整范围
MPa    转速  rpm    重量
(kg)
        ml/rev.    1500rpm    1800rpm        最低      最高      法兰型
V15    25    15.0    22.5    27.0    1:8-70
2:15-140
3:20-210
4:20-250    500    1800    11.5
V18    25    17.8    26.7    32.0                11.5
V23    25    23.0    34.5    41.4                20.0
V38    25    37.8    56.7    68.0                23.0
V50    14    51.5    77.2    92.7                50.0
V70    14    69.7    104.5    125.4                55.0
V15-15    25    15/15    22.5/22.5    27/27                24
V23-23    25    23/23    34.5/34.5    41.4/41.4                40
V15-38    25    15/37.8    22.5/56.7    27/68                36.5
V38-38    25    37.8/37.8    56.7/56.7    68/68                49
V15-70    小泵25,大泵14    15/69.7    22.5/104.5    27/125.4                69.5
V38-70    小泵25,大泵14    37.8/69.7    56.7/104.5    68/125.4                78

通常情况下用V70替代,若必须用V50时,需特殊定货。
V50、V70瞬时压力可达25PMa,长时间工作压力应在14PMay以内。
