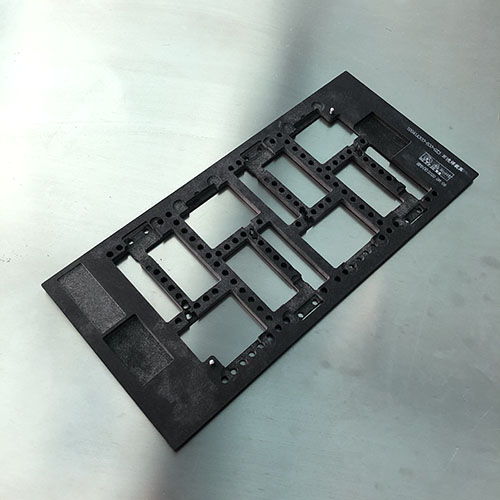

SMT合成石芯片印刷治具——传统工艺的精密印刷解决方案

在2025年电子制造智能化浪潮中，东莞路登科技生产的SMT合成石芯片印刷治具凭借0.005mm超高平面度与-50℃~300℃环境稳定性，正成为比亚迪等头部企业的配套设备。其采用工装级复合矿物材料，较传统铝合金治具寿命提升8倍，助您实现每小时1200次高速印刷的零误差生产。

四大核心竞争优势

1. 纳米级精度保障
   通过五轴激光雕刻与三次元检测工艺，确保焊膏印刷厚度偏差≤±5μm，完美适配01005超微型元件，良品率提升至99.98%。

2. 智能温控系统
   内嵌PID温度补偿模块，3秒快速平衡环境温差，解决季节交替导致的钢网张力变异问题。

3. 模块化快速换线
   磁吸式定位结构，换型时间从传统45分钟压缩至90秒，特别适合多品种小批量柔性生产需求。

4. 全生命周期服务
   提供免费首年48小时应急响应、每季度预防性维护等VIP服务，设备综合使用成本降低37%。

行业应用典范

某全球TOP3通讯设备制造商导入本治具后：

• SMT线体综合OEE从82%跃升至94%

• 每月减少因印刷不良导致的停机36小时

• 年度备件损耗费用节约超80万元
