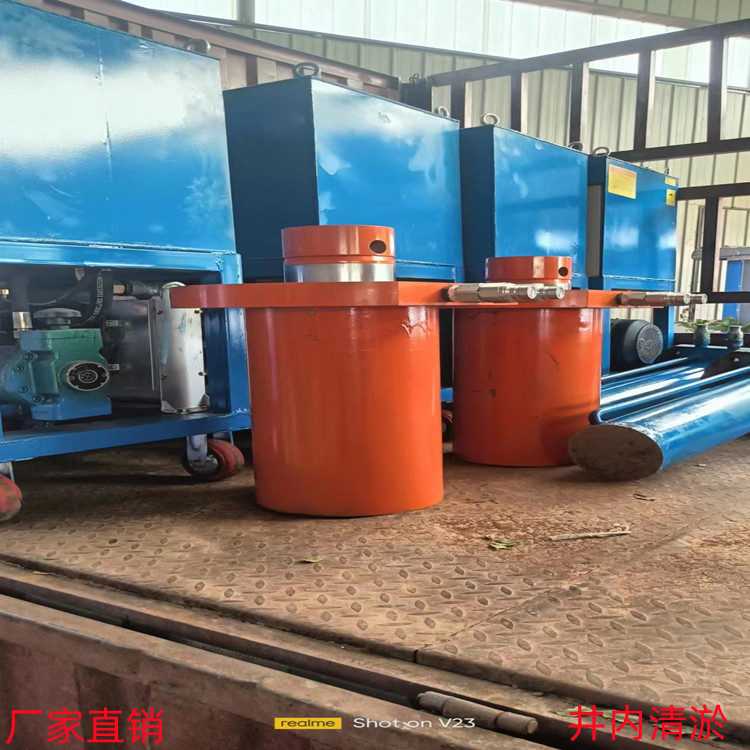

一.       主机部分:采用500吨大口径缸一只, 外形直径尺寸530MM,总长度1520MM,活塞直径450MM,重量达到1.5吨.

二.       液压泵站机组:（泵站一套）,电动机采用15千瓦三相异步,转速1470-转/分钟,380伏29.9安, 压力表 ,油压表,溢流阀（板式）,齿轮泵更新为25MCY14型柱塞泵,压力可达到35Mpa, 导向开关（自动换向阀）,双向油管.

三.       顶块一件.（竖顶）在油缸与水泥管之间使用.

四.       挡块一件.（横顶）挡在水泥管前端,防止水泥管之间接触顶块造成损坏.

五.       道轨一件.便于水泥管的推进,增加设备的稳定性,减少与地面的摩擦力.

六.       出土车一辆.管内出土用.

七.       水泥管顶管机主机外形尺寸（m） 1.52X0.53X0.53

八.       泵站外型尺寸（mm）700X900X1250

九.       主机质量（kg） 1500

十.       泵站质量（kg） 350

十一.          顶进力（kn） 400-600

十二.          水泥管顶管机工作压力（mpa） 40

十三.          单次顶进行程（m） 1.1/1.0

十四.          单次铺设长度（m） 50-70

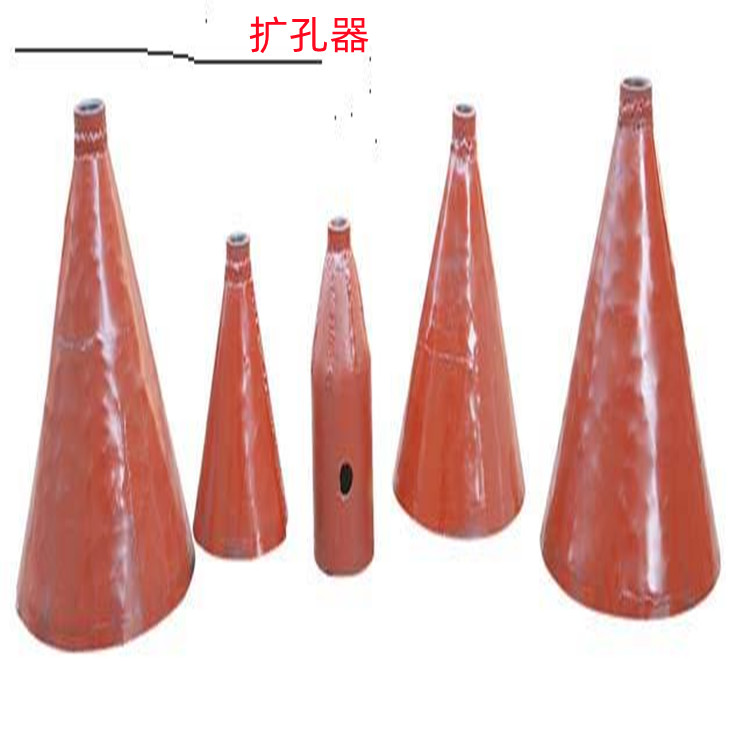

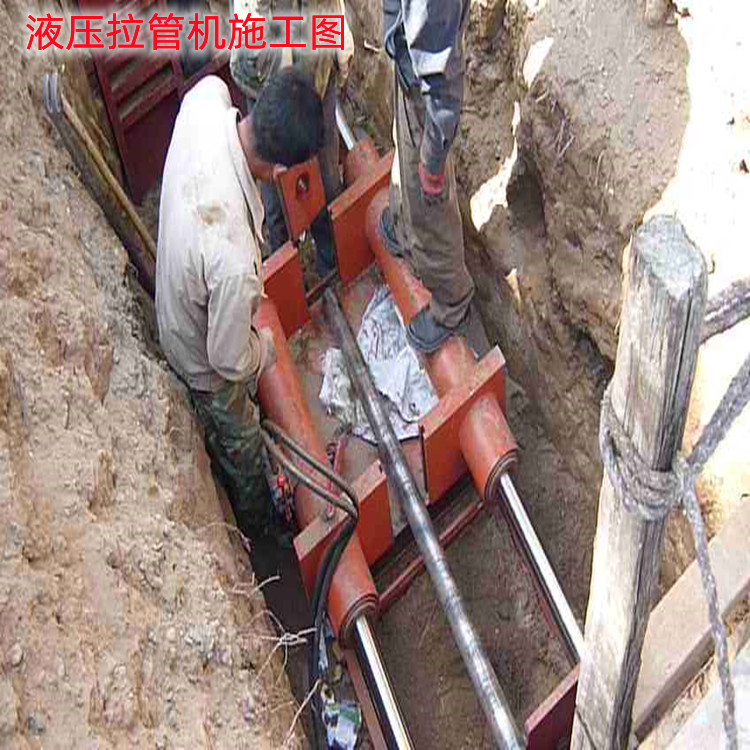

水泥管顶管机,液压顶管机,非开挖设备组主要结构由四大部分组成。（1）主体部分：主要由两个双作用液压油缸组成。（2）液压泵站一个，分别配有柴油机泵站和电动机泵站。(3) 支撑板两块，作用是固定机器和支撑坑壁。 (4) 顶杆与拉头：作用是顶进和回拖扩孔。该系列产品型号主要有：60T/2、80T/2、100T/2、120T/2，扩孔直径分别可达φ550、φ650、φ750、φ850施工距离可达到50米至80米。 水泥管顶管机主要用于大口径水泥管道的辅设，系列产品有200T/1、300T/1、500T/1 320T/1顶管口直径为0.8米—3米，须人工掏土逐段顶进。专业生产，批发价格，货到付款，上门培训
