发光二极管（LED）的基本原理与特性

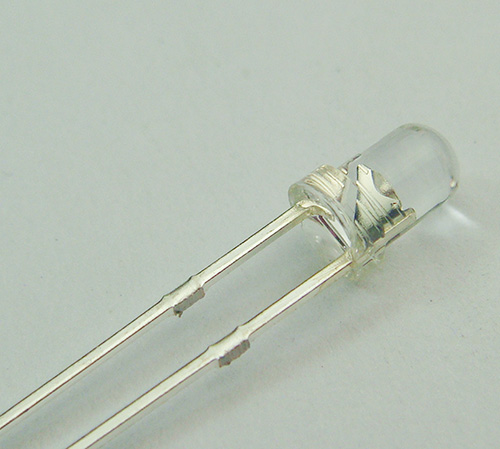

发光二极管（LED，Light Emitting Diode）是一种将电能转化为光能的半导体器件，其核心结构为PN结，具有单向导电性。当正向电压施加于LED两端时，P区空穴与N区电子在PN结附近复合，释放的能量以光子形式辐射，从而产生可见光。不同半导体材料（如镓砷磷、磷化镓等）决定了电子与空穴的能量状态，复合时释放的能量差异导致发光波长不同，例如磷砷化镓发红光、磷化镓发绿光、碳化硅发黄光。

LED的关键特性包括：

• 高效节能：工作电压低（1-3V）、电流小（mA级），能量转换效率高。
• 长寿命与可靠性：抗冲击、抗震性能优异，寿命可达数万小时。
• 快速响应：开关速度快，可通过电流调制实现亮度调节。
• 温度敏感性：正向电压（VF）和电流（IF）特性受温度影响显著，需在电路设计里考虑。

发光二极管的电路设计与驱动方式

基本接线方式

LED的应用电路需根据需求选择串联或并联结构：

• 串联接线：多个LED串联，电流一致，需较高驱动电压，适用于同步开关场景。
• 并联接线：多个LED独立分支，可单独控制亮度，但需注意各支路电流均衡。

驱动与限流设计

LED为电流敏感器件，需通过限流电阻或恒流电路控制电流：

• 限流电阻计算：公式为 R=E?UFIFR=IFE?UF，其中 EE 为电源电压，UFUF 为正向压降，IFIF 为工作电流。
• 恒压与恒流驱动：
• 恒流驱动：适用于串联电路，可忽略VF变化影响。
• 恒压驱动：并联电路中需为每路LED串联独立限流电阻，以抑制因VF偏差导致的电流不均。

调光技术

常见调光方式包括：

• 模拟调光：通过单片机输出模拟电压控制电流，需芯片支持。
• PWM调光：利用脉冲宽度调制，配合RC滤波器实现平滑调光（准模拟调光）。

发光二极管的分类与应用

常见类型

根据发光特性和结构，LED可分为：

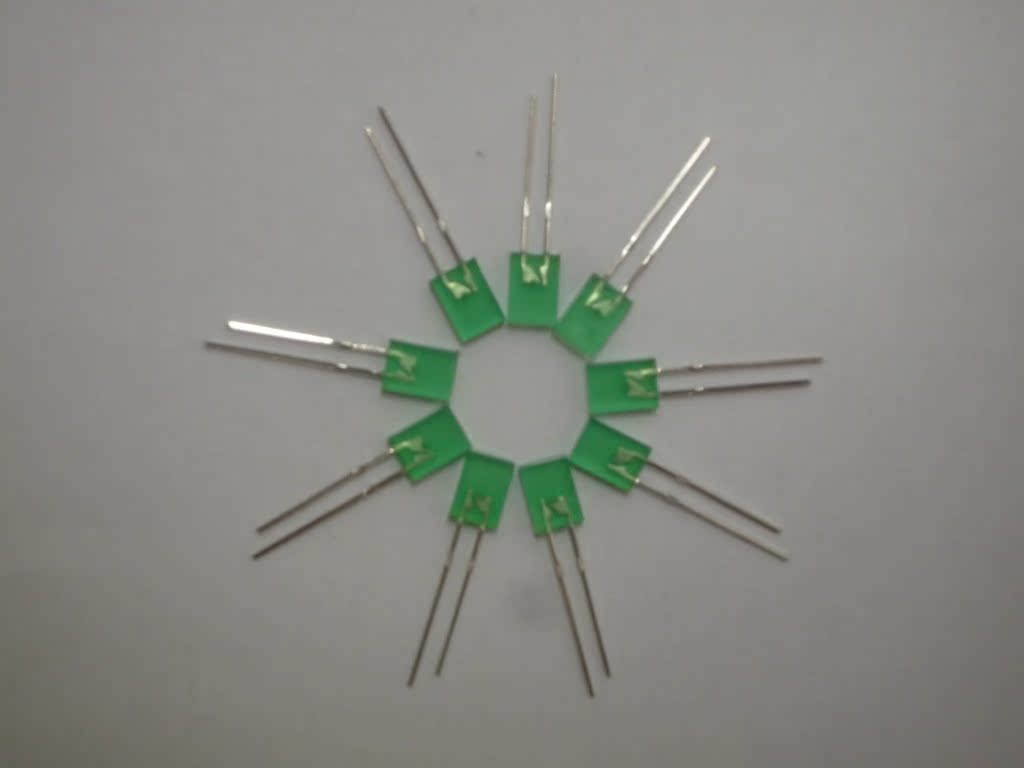

• 单色LED：如普通红光、绿光二极管，用于指示灯、显示屏。
• 高亮度/超高亮度LED：采用砷铝化镓（GaAlAs）、磷铟砷化镓（GaAsInP）材料，适用于照明、背光。
• 变色LED：通过多芯片组合实现颜色切换，如双色、三色LED。
• 闪烁LED：集成CMOS电路，无需外接元件即可周期性闪烁。

典型应用场景

• 信号指示：电子设备中的电源指示灯、状态显示。
• 照明：室内外照明、汽车大灯（需恒流驱动和散热设计）。
• 显示技术：LED屏幕、数码管（依赖串联/并联阵列控制）。
• 光电控制：传感器光源、光通信（利用快速响应特性）。

设计注意事项与性能优化

5.      特性偏差管理：LED的VF和IF存在生产偏差，并联电路中需通过独立限流电阻均衡电流。

6.      温度补偿：环境温度升高会导致VF下降，恒压驱动时需考虑电流过载风险。

7.      反向保护：LED反向击穿电压约5V，需避免反向电压过高。

8.      散热设计：高功率LED需散热片辅助，防止结温过高影响寿命和光效。

通过合理的电路设计与驱动方案，LED可在节能、显示、照明等领域发挥高效、可靠的优势，其应用潜力仍在不断扩展。
